무전압 입력 타입은 입력 단자에 유접점 또는, 트랜지스터의 오픈 콜렉터에
계수 입력하는 타입입니다.

■ 무전압 입력
예) H7EC-N의 경우
     단락 시 최대 임피던스 10㏀에서 ON
     단락 시 잔류 전압 0.5V 이하(실제 1.0V)
     개방 시 최소 임피던스 750㏀에서 OFF




■ 단락 시 최대 임피던스
카운터의 입력이 ON이라고 인식할 수 있는 저항값입니다.

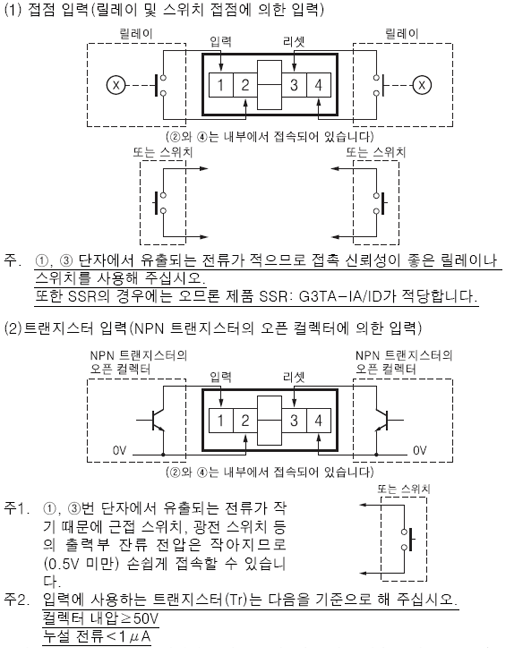

위의 그림 (1)에서 입력이 ON되었을 때 ①-②사이의 저항값이 10㏀이하일 때 ON으로 인식합니다.

■ 단락 시 잔류 전압
위의 그림 (2)에서 입력이 ON되었을 때 트랜지스터 양 끝에 남아 있는 전압니다.
H7EC-N의 경우, 단락 시 잔류 전압은 0.5V이하(실제 1.0V)이므로 위 그림 (2)의 입력 기기의 잔류 전압(출력 ON시 전압 강하)이 0.5V이하인 타입을 선정하여 주십시오.
주) 잔류 전압이 규정 전압 이상인 경우 ON신호를 인식할 수 없기 때문에 정상적으로 작동하지
않습니다.

■ 개방시 최소 임피던스
입력이 OFF 신호라고 인실할 수 있는 저항값입니다.
위의 그림 (1)에서 입력이 OFF되었을 때 ①-②사이의 저항값이 750㏀이상일 때 OFF로 인식합니다.
입력 기기의 임피던스가 규정치 이하일 경우, OFF 신호를 인식하지 못하고
입력 ON으로 인식하여 정상적으로 작동하지 않습니다.
