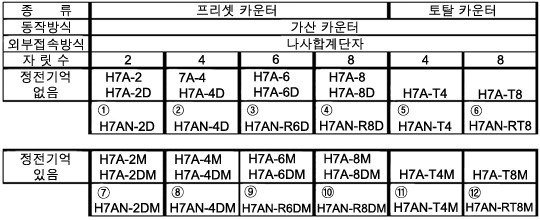

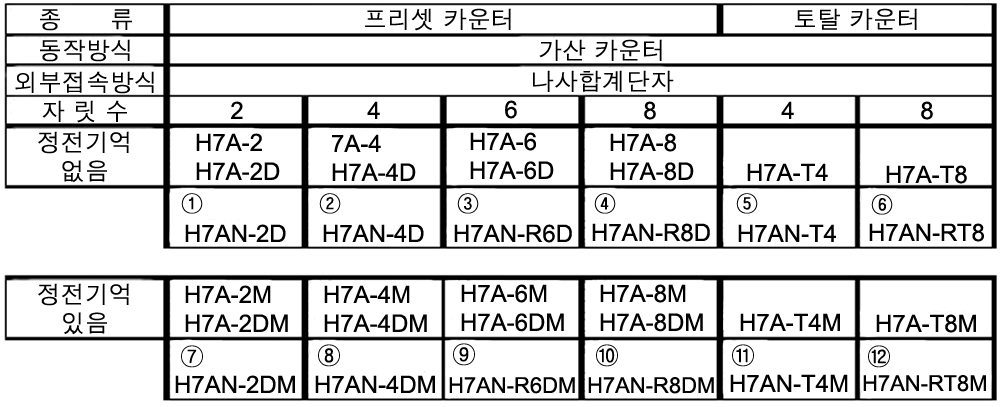

H7A의 구체적 기종에 따라 그 대체 모델이 다르므로 아래의 표를 확인 부탁 드립니다.



주1. 프리셋 카운터 기종에서 'D'가 없는 것은 현재값 테이터의 숫자 표시가 없는 타입,
      'D'가 있는 것은 숫자 표시가 있는 타입입니다.
주2. 각각 최 하단의 모델이 추천 대체 기종입니다. 자세한 내용은 아래에서 확인 부탁 드립니다.


1. ①의 경우 H7AN-2D AC100~240V 프리셋 카운터가 대체 모델입니다.

2. ②의 경우 H7AN-4D AC100~240V 프리셋 카운터가 대체 모델입니다.

3. ③의 경우 H7AN-R6D AC100~240V 프리셋 카운터가 대체 모델입니다.
   단, 판넬 커트의 절반을 매립해야 합니다.

4. ④의 경우 H7AN-R8D AC100~240V 프리셋 카운터가 대체 모델입니다.
   단, 판넬 커트의 절반을 매립해야 합니다.

5. ⑤의 경우 H7AN-T4 AC100~240V 프리셋 카운터가 대체 모델입니다.

6. ⑥의 경우 H7AN-RT8 AC100~240V 프리셋 카운터가 대체 모델입니다.
   단, 판넬 커트의 절반을 매립해야 합니다.

7. ⑦의 경우 H7AN-2DM AC100~240V 프리셋 카운터가 대체 모델입니다.
   단, 판넬 커트의 절반을 매립해야 합니다.

8. ⑧의 경우, H7AN-4DM AC100~240V 프리셋 카운터가 대체 모델입니다.

9. ⑨의 경우, H7AN-R6DM AC100~240V 프리셋 카운터가 대체 모델입니다.
   단, 판넬 커트의 절반을 매립해야 합니다.

10. ⑩의 경우 H7AN-R8DM AC100~240V 프리셋 카운터가 대체 모델입니다.
   단, 판넬 커트의 절반을 매립해야 합니다.

11. ⑪의 경우 H7AN-T4M AC100~240V 토탈 카운터가 대체 모델입니다.

12. ⑫의 경우 H7AN-RT8M AC100~240V 토탈 카운터가 대체 모델입니다.
   단, 판넬 커트의 절반을 매립해야 합니다.

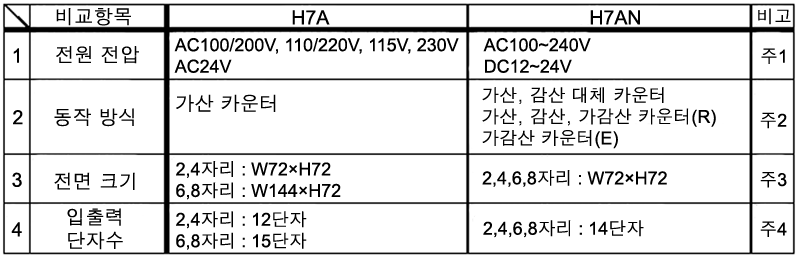

H7A와 H7AN 비교



주1. AC 24V에 대해서는 추천 대체 모델이 없습니다.
     H7AN에는 AC 24V 사양이 없습니다.
     전원 트랜스 등으로 승압(昇圧)하여 AC100~240V 사양의 모델로 사용하시거나 AC 24V/
     DC 12~24V 사양이 있는 H7BR 시리즈로의 기능 대체가 가능하므로 검토 부탁 드립니다.
주2. H7A는 가산 카운터이므로 H7AN의 2,4자리에서는 UP-DOWN 전환 스위치를 UP(가산)으로 하고,
     H7AN의 6,8자리에서는 계수 기능 선정 스위치를 UP(가산)으로 하여 사용합니다.
     공장 출하 시 이와 같이 설정되어 있습니다.
주3. 전면 크기는 W72×H72로 패널 커트 호환이 가능합니다.
주4. 단자 번호의 호환성이 없으므로 주의 부탁 드립니다.
