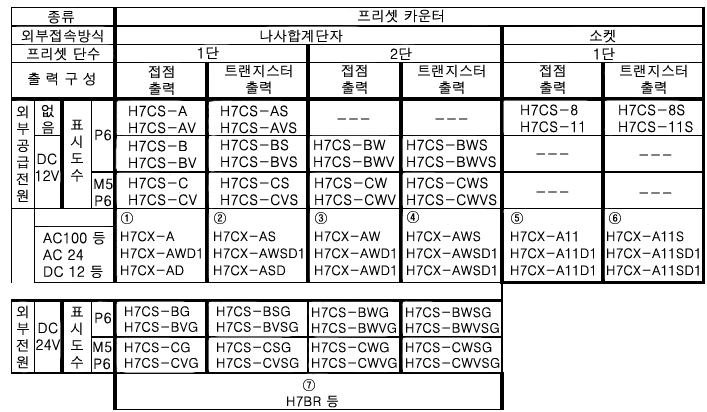

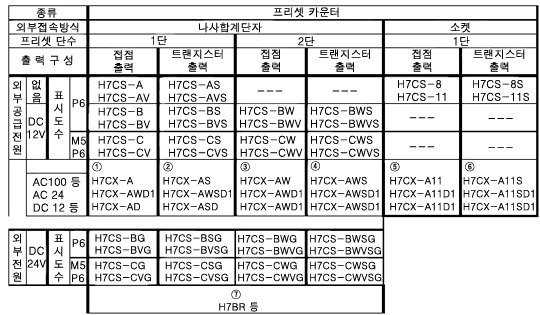

H7CS의 구체적 기종에 따라 그 대체 모델이 다르므로 아래의 표를 확인 부탁 드립니다.



주1. 표시 자리수의 'P6'은 마이너스 표시가 없는 플러스 최대 6자리수 표시를 의미하며
     'M5P6'은 마이너스 최대 5자리수 표시부터 플러스 퇴대 6자리수 표시를 의미합니다.
     추천 대체 기종은 모두 'M5P6'으로 대체 조건을 만족합니다.
주2. H7CS의 형식에서 'V'가 없는 것은 입력 신호가 무전압 입력 타입으로 'V'가 있는 것은
    입력 신호가 전압 입력 타입입니다.
     추천 대체 기종은 입력 신호의 무전압, 전압의 상위는 내부 딥스위치(NPN/PNP 입력 모드 전환)
    변환으로 대응 가능합니다.
주2. 각각 최 하단의 모델이 추천 대체 기종입니다. 자세한 내용은 아래에서 확인 부탁 드립니다.


1. ①의 경우 전원 AC100~120V/200~240V 또는, AC100~240V를 사용하고 있었을 경우
    H7CX-A 전자 카운터 가 대체 모델입니다.
    AC24를 사용하고 있었을 경우 H7CX-AWD1의 2단 프리셋 타입에 해당합니다. AC24 전원에서는
    1단 프리셋 타입이 없습니다.
    DC12~24V를 사용하고 있었을 경우, H7CX-AD(외부 공급 전원 없음)가 대체 모델입니다.
    (단자의 의미 내용이 일부 다르므로 주의 부탁 드립니다.)
    H7CS의 케이스 색은 밝은 회색로 추천 대체 모델인 H7CX는 흑색이 주 컬러이지만
    주문 제작으로 밝은 회색도 가능합니다.
    밝은 회색은 모델 형식 마지막에 '-G'를 붙입니다.

2. ②의 경우 AC00~120V/200~240V 또는, AC100~240V를 사용하고 있었을 경우
    H7CX-AS 전자 카운터가 대체 모델입니다.
    AC24를 사용하고 있었을 경우 H7CX-AWSD1의 2단 프리셋 타입이 대체 모델입니다.
    AC24전원에서는 1단이 프리셋 타입이 없습니다.
    DC12~24V를 사용하고 있었을 경우 H7CX-ASD(외부 공급 전원 없음)가 대체 모델입니다.
    (단자의 의미 내용이 일부 다르므로 주의 부탁 드립니다.)
    H7CS의 케이스 색은 밝은 회색로 추천 대체 모델인 H7CX는 흑색이 주 컬러이지만
    주문 제작으로 밝은 회색도 가능합니다.
    밝은 회색은 모델 형식 마지막에 '-G'를 붙입니다.

3. ③의 경우 AC100~240V를 사용하고 있었을 경우 H7CX-AW 전자 카운터가 대체 모델입니다.
    AC24/DC12~24V를 사용하고 있었을 경우 H7CX-AWD1이 대체 모델이 됩니다.
    (단자의 의미 내용이 일부 다르므로 주의 부탁 드립니다.)
    H7CS의 케이스 색은 밝은 회색로 추천 대체 모델인 H7CX는 흑색이 주 컬러이지만
    주문 제작으로 밝은 회색도 가능합니다.
    밝은 회색은 모델 형식 마지막에 '-G'를 붙입니다.

4. ④의 경우 AC100~240V를 사용하고 있었을 경우 H7CX-AWS전자 카운터가 대체 모델이 됩니다.
    AC23/DC12~24V를 사용하소 있었을 경우 H7CX-AWSD1이 대체 모델이 됩니다.
    (단자의 의미 내용이 일부 다르므로 주의 부탁 드립니다.)
    H7CS의 케이스 색은 밝은 회색로 추천 대체 모델인 H7CX는 흑색이 주 컬러이지만
    주문 제작으로 밝은 회색도 가능합니다.
    밝은 회색은 모델 형식 마지막에 '-G'를 붙입니다.

5. ⑤의 경우 AC100~240V로 사용하고 있었을 경우 H7CX-A11 소켓타입이 대체 모델입니다.
    AC24/DC12~24V를 사용하고 있었을 경우 H7CX-A11D1 소켓타입이 대체 모델입니다.
    단, 3번의 H7CS-11의 키 프로텍트 입력 단자가 H7CX-A11, -A11D1에서는 토탈 리셋 입력 단자와
    1번의 빈단자가 외부 공급 전원 단자가 됩니다.
    H7CX에는 8핀 소켓 타입이 없기 때문에 H7CS-8을 사용하고 있었을 경우
    새롭게 11핀 소켓 P3GA-11을 구입하여 다시 배선을 해야하기 때문에 H7CS-8에 있던
    전원 리셋 기능은 없어집니다.
    H7CS의 케이스 색은 밝은 회색로 추천 대체 모델인 H7CX는 흑색이 주 컬러이지만
    주문 제작으로 밝은 회색도 가능합니다.
    밝은 회색은 모델 형식 마지막에 '-G'를 붙입니다.

6. ⑥의 경우 AC100~240V를 사용하고 있었을 경우 H7CX-A11S 소켓 타입이 대체 모델입니다.
    AC23/DC12~24를 사용하고 있었을 경우 H7CX-A11SD1 소켓 타입이 대체 모델입니다.
    단, 4번의 H7CS-11S의 키 프로텍트 입력 단자가 H7CX-A11S, -A11SD1에서는
    토탈 리셋 입력 단자와 1번의 빈단자가 외부 공급 전원 단자가 됩니다.
    H7CX에는 8핀 소켓 타입이 없기 때문에 H7CS-8을 사용하고 있었을 경우
    새롭게 11핀 소켓 P3GA-11을 구입하여 다시 배선을 해야하기 때문에 H7CS-8에 있던
    전원 리셋 기능은 없어집니다.
    H7CS의 케이스 색은 밝은 회색로 추천 대체 모델인 H7CX는 흑색이 주 컬러이지만
    주문 제작으로 밝은 회색도 가능합니다.
    밝은 회색은 모델 형식 마지막에 '-G'를 붙입니다.

7. ⑦의 경우 추천 대체 모델이 없습니다.
    H7CX 시리즈에는 외부 공급 전원이 DC24V 타입이 없기 때문입니다.
    외부 공급 전원을 DC24V에 선택할 수 있는 전자카운터 H7BR로 대체가 가능하지만
    사이즈가 커지게 됩니다.
    H7CX 시리즈에 S82K-00324등에 DC24V 전원을 추가하는 것으로 기능 대체가 가능합니다.

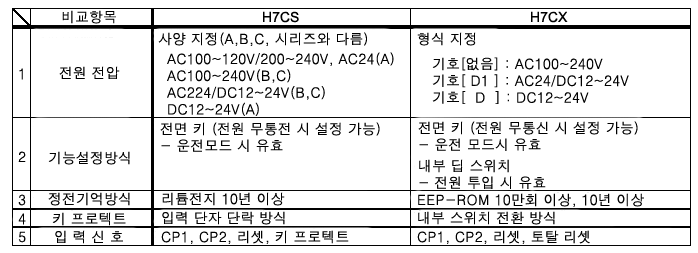

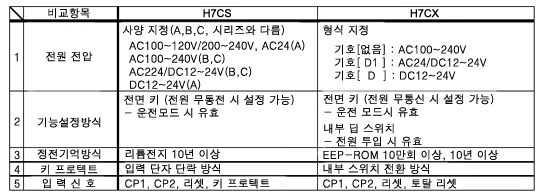

H7CS와 H7CX 비교
