FGS 모드에는 거리설정 볼륨을 설정하실 수 있는 [거리검출치]와
센서 스스로 자동적으로 설정되는 [수광량검출치]의 2개의 검출치를 사용합니다.
차광시 ON으로 설정하면 [거리검출치]에서 부터 바로앞과 [수광량검출치]에서부터
먼 쪽이 ON, 입광시 ON으로 설정하면 [거리검출치]와 [수광량검출치]에
둘러싸인 범위가 ON이 됩니다.

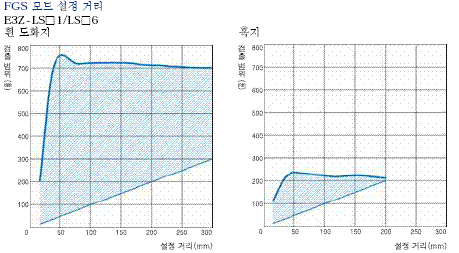

[수광량검출치]는 수광량에 따라 검출치가 따라가기 때문에 아래 그래프의
흰 도화지와 흑지처럼 검출물체의 반사율에 따라 검출범위는 달라집니다.



※사선부가 입광영역
구체적인 예로 설명 하면 흰 도화지에서 설정거리를 100mm로 한 경우
검출범위(입광된 범위)는 약 100mm~720mm가 됩니다.


<참고>
E3Z-LS에서 광택이 있는 凹凸물체를 검출하는 경우의 주의점은
아래의 링크를 참조해 주십시오.
☞E3Z-LS에서 광택물체의 검출
