OR동작접속은 아래와 같이 접속 가능합니다

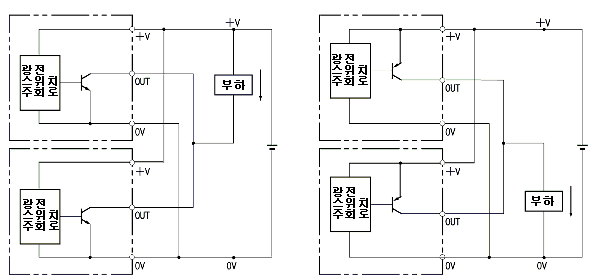

1.오픈 컬렉터 출력의 경우

전원의 전류 용량분까지 접속이 가능합니다.
(다만,부하 전류 I는 센서 1대의 정격 부하 전류 이하로 하셔야 합니다)

2.전압출력의 경우

하기 조건의 경우 출력 전류가 흘러 들어가는 것을 방지하기 위하여
다이오드가 필요하게 됩니다.

센서 정격 부하 전류<부하전류I +(센서 OR 접속대수X 출력전류IO)
(제어출력)
이유:센서 한대만 ON이고 남은 센서가 OFF일 때 센서의 출력전류의
접속대수가 1대의 센서에 집중해서 전류를 끌어 들일 수 없게 되기 때문.

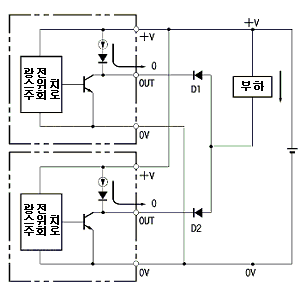

※DI 다이오드를 삽입시키는 것에 의해 전원의 전류 용량분까지
접속이 가능합니다
