AND 출력은 불가능합니다.

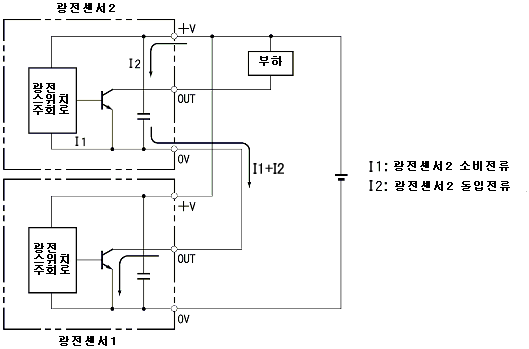

•상기 그림1에서 광전센서 1이 ON이 될 때 광전센서 2에 전압이 공급됩니다.
•이때 광전센서 2의 전원이 투입될 때 돌입전류 I2(콘덴서의 충전 전류로 순간적으로 0.5~1A정도)가
광전센서 1의 출력에 흐릅니다.
•이 돌입전류I2에서 광전센서의 부하단락보호회로(※)가 작동하여
광전센서 1의 출력을 OFF 합니다.
•그 결과, 광전센서 2의 전원 간에는 전압은 공급되지 않고 동작이 되지 않습니다.
따라서 AND 동작 접속은 불가능합니다.


※부하단락보호회로

과전류(정격부하전류 이상)이 출력에 흐르게 되면 그 전류를 검지해서
출력을 OFF 하고 트렌지스터를 보호하는 회로입니다

AND동작은 센서 콘트롤러와의 조합으로 사용해 주십시요.
