콤플리멘터리 출력이 비슷합니다

※콤플리멘터리 출력에 대하여
아래의 그림과 같이 출력에 NPN과 PNP의 2개의 출력 트랜지스터를 가진 출력 회로입니다.
출력신호의 『H』, 『L』에 따라 2개의 출력 트랜지스터가서로 『ON』, 『OFF』동작을 합니다.
사용에 앞서 플러스 전원,0V에 풀 업,풀 다운한 후 사용해 주십시요.
콤플리멘터리 출력은 출력 전류가 흘러나오고 흘러 들어가는 2가지 동작이 있으며

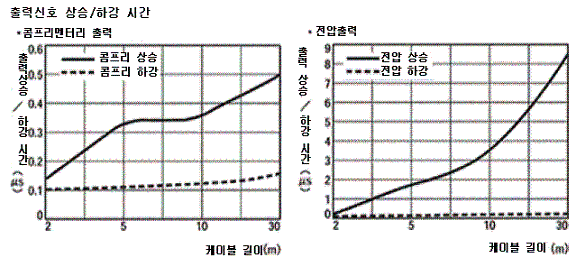

신호의 상승, 하강 속도가 빠른 것이 특징이며 코드의 장거리 연장이 가능합니다.
오픈콜렉터 입력기기(NPN,PNP)로의 접속이 가능합니다.
또한, 전압입력 기기에의 접속도 가능합니다만
원래의 성능을 충분히 발휘하기 위해서 전압입력 기기에는
전압출력 타입의 사용을 권합니다.
(전압출력에 사용하는 경우 콤프리멘터리출력은 ON시와 OFF 시의
전압 차이가 작고 전압출력 타입쪽의 동작 안정성이 높기 때문)
