1. RS-232C로 케이블 배선을 위한 광화이버를 선정합니다.

2. RS-232C로 케이블 배선과 같게 되도록 하기 위해 필요에 따라 접속 케이블을 제작하여
   접속합니다.
   광모듈에는 신호(SD(송신 데이터), RD(수신 데이터) 등)의 방향이 있기 때문에
   반드시 신호의 방향을 맞추어야 합니다.

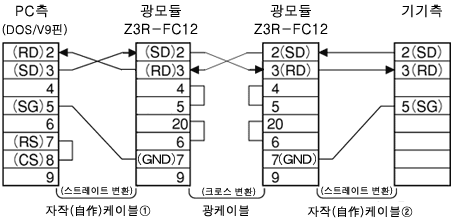

예)

위의 예에서 PC와 기기의 RD단자와 SD단자가 크로스 접속되어 있습니다.





광모듈끼리는 크로스 연결되어 있습니다.
자작(自作)케이블 ①,②를 위와 같이 접속하는 것으로 RS-232C 케이블 배선이 완료됩니다.

신호의 방향에 대해서는 PC측의 SD(RD)는 광모듈)의 SD(RD)에,
기기측의 SD(RD)는 광모듈의SD(RD)에 선을 연결합니다.

대상 기종 : Z3R
