Effective Aperture Angle

세이프티 센서/세이프티 라이트 커텐을 회전시키고, 제어 출력이
ON(*)로부터 OFF로 바뀔 때의 각도.
광축 센타라인을 축으로 하는 회전과 광축과 초정면의 각도를 변경하는
회전에 대해 측정됩니다.

* 당사 세이프티 센서/세이프티 라이트 커텐의 제어 출력은 입광시
ON고정입니다.


예： 당사 세이프티 라이트 커텐형 F3SN-A시리즈의 경우

형태 F3SN-A시리즈의 유효 통로각(지향각)은 투광기•수광기와도 검출 거리
3 m이상 시,、±2.5° 이내와 카탈로그정격/성능란에 기재되어 있습니다만,
이것은 밑그림
① 광축 센타라인을 축으로 하는 회전, 밑그림 선동 방향의 회전을
시켰을 때에 제어 출력이 ON로부터 OFF로 바뀔 때의 각도가 ±2.5°
이내라고 하는 것입니다.

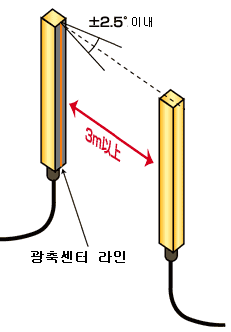

그림①： 광축 센타라인을 축으로 하는 회전





　　그림②：광축과 초정면의 각도를 변경하는 회전




　

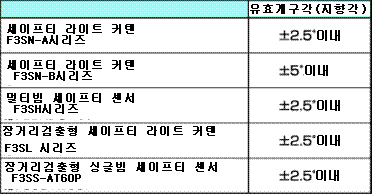

참고： 당사 세이프티 센서/세이프티 라이트 커텐의 유효 통로각 지향각)
일람표





*： 상기표와 같이 세이프티 센서/세이프티 라이트 커텐의 유효 통로각
(지향각)이 ±2.5°이내 ～ ±5°이내로 좁은 이유에 대해서는 링크
참조하여 주시기 바랍니다.
