1. 프로텍트 기능이라는 것은?
잘못해서 설정데이터를 변경하지 않도록, 운전중에 변경할 일이 없는
설정 데이터에 대해서 변경이 불가능하도록 하기 위한 기능입니다.

프로텍트에는 「운전/조정 프로텍트」「초기/통신 프로텍트」「설정변경 프로텍트」의 3종류가 있습니다.

2. 프로텍트 기능의 설정방법

2-1. 전원투입 후 운전레벨의 표시에서, 레벨키 + 모드키를 3초(※1)이상
눌러서, 프로텍트 레벨로 이행합니다.
(※1) : 키를 누르는 시간은 「프로텍트 레벨 이행시간」에서 변경할 수 있습니다.



2-2. 프로텍트 레벨은 3종류가 있습니다. 순번대로 설정해갑니다.

2-2-1. 운전/조정 프로텍트(초기값 「0」)
운전레벨/ 조정레벨에서의 설정변경 및 이행시간을 제한합니다.



상단(PV표시부)에 「oAPt」, 하단(SC표시부)에 「설정값(0~3)」이 표시됩니다.

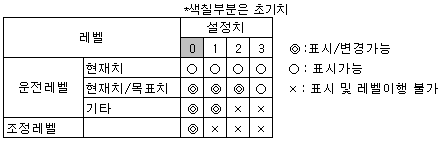

위의 화면의 설정값은 「0」으로 되어있습니다. 「0」일 때는 프로텍트가
되지 않습니다. 설정값과 프로텍트 범위의 관계는 아래의 표와 같습니다.
설정의 변경은 업/다운 키로 합니다. (※2)



모드 키를 누르면, 초기/통신 프로텍트 설정으로 이행합니다.

2-2-2. 초기/통신 프로텍트 (초기값「1」)
초기설정레벨/통신설정레벨/고기능설정레벨 로의 이행을 제한합니다.

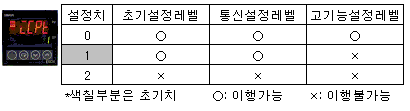

상단(PV표시부)에 「iCPt」, 하단(SV표시부)에 「설정값(0~2)」가 표시됩
니다. 아래의 화면의 설정값은 「1」로 되어있습니다.
「1」일 때는 고기능 설정레벨로의 이행이 불가능합니다.
설정의 변경은 업/다운 키로 합니다. (※2)



모드키를 누르면, 설정변경 프로텍트 설정으로 이행합니다.

2-2-3. 설정변경 프로텍트(초기값「OFF」)
키 조작으로의 설정변경을 제한합니다.

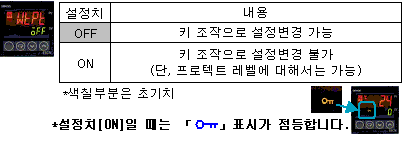

상단(PV표시부)에 「WtPt」, 하단(SV표시부)에 「설정값(ON/OFF)」가 표시됩니다.
아래의 그림의 설정값은「OFF」로 되어있습니다. 「OFF」일 때는 키 조작
으로의 설정변경이 가능합니다.
설정의 변경은 업/다운 키로 합니다. . (※2)



2-3. 레벨키 + 모드키를 1초이상 눌러서, 운전 레벨로 돌아갑니다.

(※2) : 설정변경 후, 곧 온조기의 전원을 OFF 로 하면, 설정내용이 변경되지 않으므로, 업/다운 키로 설정 후, 그대로 2초 경과한 뒤 모드키를 눌러 확정해주세요.

대상형식: E5AN, E5EN, E5CN
