1. RUN/STOP 기능이란?

▪ 운전레벨에서, 운전(RUN)/ 정지(STOP)을 지정하기 위한 기능입니다.

▪ [RUN]을 선택하면 운전, [STOP]을 선택하면 정지합니다.
정지시에는 「STOP」이 점등합니다.

▪ 이 기능은 설비의 메인터넌스 등에서 일시적으로 온조기를 정지할 필요
가 있는 경우 등에 [STOP]으로 설정하여 사용합니다.

▪ 단, 이 기능에서 [STOP]으로 설정해도, 제어출력 이외(경보 등)에는
설정대로 출렵됩니다.

▪ 공장 출하시에는 [RUN](운전)으로 설정되어있습니다.

《주의》
▪ RUN/STOP 기능은, 이벤트 입력에서도 설정할 수 있습니다.
▪ 이벤트 입력에서 설정하는 경우에는, 프론트에서의 키 조작으로
RUN/STOP의 설정은 불가능합니다.
(단, 이 경우에는 「r-s」의 설정데이터는 표시되지 않습니다.)

2. RUN/STOP 기능의 설정방법

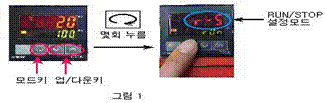

2-1. 전원투입 후 운전레벨의 표시에서 모드키를 몇번 눌러서 RUN/STOP
설정으로 들어갑니다. (그림-1)

RUN/STOP 설정으로 들어가면, 상단(PV 표시부)에 「R-S」, 하단(SV 표시
부)에 「run」또는 「stop」이 표시됩니다.

하단에 「run」이 표시되어있는 경우,
--------------- 온도조절기는 운전을 합니다.
하단에 「stop」이 표시되어있는 경우,
--------------- 온도조절기는 운전을 정지합니다.



2-2. 업/다운 키를 눌러서, [RUN] 또는 [STOP]으로 설정을 바꿉니다. (그림 12)

《주의》
설정 변경 후 바로 온조기의 전원을 OFF로 하면, 설정내용이 변경되지
않으므로, 설정 후 그대로 2초 경과하여 모드키를 눌러서 확정해주세요.

2-3. 모드키를 몇번 눌러, 현재값/목표값 표시화면으로 돌아갑니다.
▪ [RUN]으로 설정한 경우,
--- 설정대로 출력되고, OUT1이 ON일 때 「OUT1」/OUT2가 ON일 때
「OUT2」를 표시합니다.
▪ [STOP]로 설정한 경우,
--- 온도조절기는 정지하고, 동작표시에 「STOP」을 표시합니다.

《주의》
① 「RUN」으로 설정한 경우 제어출력1이 전류출력인 경우, 「OUT1」은
항상 소등합니다.
② 「STOP」으로 설정한 경우, 제어출력 이외(경보 등)은 출력됩니다.




대상형식: E5AN, E5EN, E5CN, E5GN
