① PID 조마다, PID 정수를 설정합니다.
▪ E5AR/E5ER 에서는 PID 제어를 위한 설정 데이터를 그룹으로 정리하여
사용합니다.

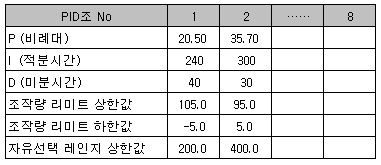

이것을 「PID조」라고 부릅니다. PID조는 아래표와 같이 구성되어 있습니다.



▪ PID 설정레벨의 「표시 PID 선택」에서 PID 조 No.를 선택하여,
각 PID조 No.의 설정 데이터를 설정합니다.

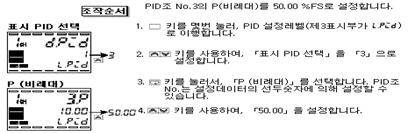

● 설정 예

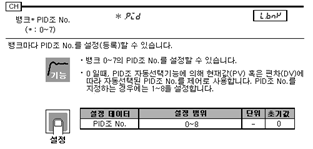

② 뱅크 설정레벨의 PID 조 번호를 설정합니다.
자동전환을 하는 경우에는 0으로 설정합니다.
(0 이외의 1-8을 설정한 경우에는, 설정한 번호의 PID 조에서 제어합니다. )

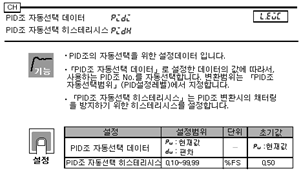

③ PID조 자유선택 데이터를 설정합니다. 현재값 (PV), 편차(dv)에서 선택합니다.
예를 들면 PV를 설정한 경우에는 PV의 추이에 따라서 PID조를 전환합니다.
또한, 전환할 때의 히스테리시스도 설정 가능합니다.



■ PID 자동선택



대상형식: E5AR, E5ER
