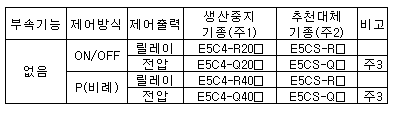

1. E5C4의 구체적인 기종에 따라 달라지므로, 아래의 표를 확인해주세요.



주1. 생산중지 기종인 E5C4의 □에는, 입력 측온체의 종별이 들어갑니다.
열전대인 CA의 경우에는 K, IC인 경우에는 J, 측온저항체 Pt100의 경우에
는 P 가 들어갑니다.

주2. 추천대체 기종인 E5CS의 □에는, 입력 측온체의 종별이 들어갑니다.
열전대인 경우에는 KJ, 측온저항체의 경우에는 P 가 들어갑니다. 사용
하고 있거나 사용할 측온체의 종별에 맞춥니다. 또 열전대인 K, J 의
종별, 측온저항체인 JPt100(구 JIS), Pt100(신 JIS)의 종별은 온도조절기
본체의 내부에서 설정합니다.

주3. 생산중지기종인 E5C4의 제어출력의 전압은 DC5V였습니다만, 추천대
체 기종인 E5CS의 전압은 DC12V로 되어있습니다. 단, 전압출력은 SSR에
접속하여 사용되는 경우가 많고, 또한 SSR의 정격입력전압은 DC5~24V 로
되어있는 경우가 많기 때문에, 보통은 그대로 사용할 수 있으리라 생각됩
니다. 접속기기의 입력조건을 확인해주세요.

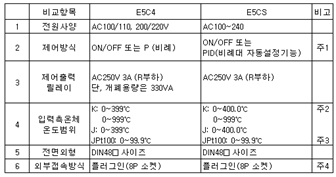

2. E5C4와 E5CS의 개략 비교



주1. 일반적으로는 P(비례)제어보다도 PID제어 쪽이 제어특성은
좋습니다만, 희망하시는 제어특성이 얻어지지 않는 경우에는 E5CN-U를
검토해주세요.
E5CS는 I 및 D 값을 제로로 할 수 없으므로, 제로로 할 수 있는 E5CN-U로
보다 희망하시는 제어특성을 얻을 수 있는 경우가 있기 때문입니다.
또한, E5CN-U는 접속 소켓이 11P이 되므로, 11P 접속소켓을 준비하여 배선
을 변경해야 합니다.

주2. 입력 측온체의 종별과 온도범위는 E5C4는 입력측온체의 종별과 온도
레인지마다 별도의 기종이었습니다만, E5CS 는 열전대 타입(KJ)과 측온
저항체 타입(P)의 2개의 기종으로, 온도조절기 본체 내부의 설정에 따라
대체하는 것이 가능합니다.

주3. 측온저항체인 Pt100은 1989년 JIS 개정전의 것을 JPt100, 개정 후의
것을 PT100으로 구별하고 있습니다. E5C4에서는 JPt100만 대응 가능합니
다만, E5CS에서는 온도조절기 본체 내부의 설정에 따라 JPt100 및 Pt100
의 대응이 모두 가능합니다.

주4. 외부접속의 호환성이 있으므로, 배선을 변경하지 않고 대체가 가능합니다.
