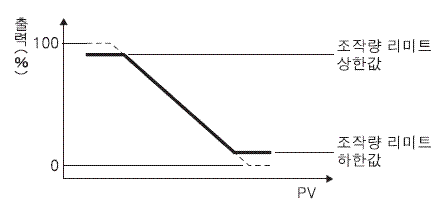

「조작량 리미트 상한값」및「조작량 리미트 하한값」에서 조작량 리미터
의 상하한값을 설정합니다. 온도조절기가 계산한 조작량이 조작량 리미터
의 범위 외가 되었을 때, 실제의 출력은 조작량 리미트 상한값 또는 조작
량 리미트 하한값에 따릅니다.

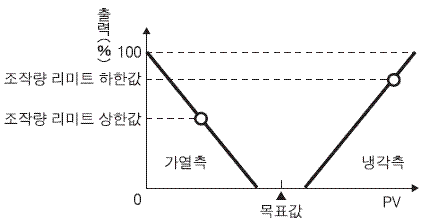

가열냉각 제어에서는 냉각측의 조작량을 편의상 마이너스 값으로 취급하고 있으므로, 일반적으로 다음의 그림과 같이 상한값은 가열측(플러스 값), 하한값은 냉각측(마이너스 값)으로 설정합니다.



예를 들면, 밸브제어(아날로그 입력타입의 밸브)에서 밸브를 전면 폐쇄
또는 전면 개방하고 싶지 않은 경우 등에 사용합니다.
밸브를 10%이하, 90%이상으로 시키고 싶지 않은 경우, 조작량 리미트 상한
값을 10.0%, 조작량 리미트 하한값을 90,0%로 설정합니다,
