1.

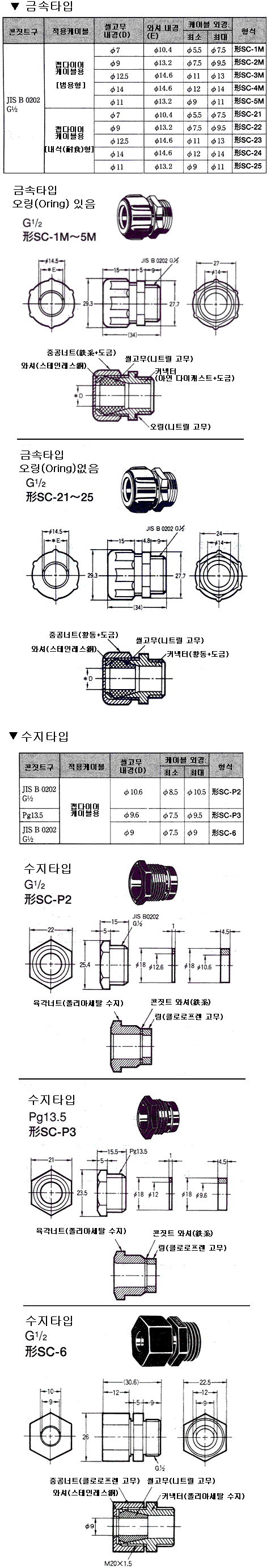

●오므론製 적용 커넥터 및 외형 치수도


●타사제품 추천 커넥터

　　Pg13.5커넥터는
　　일본 FLEX社 제품：ABS-08 Pg13.5
　　　　　　　　　　　ABS-12 Pg13.5 도 사용 하실 수 있습니다.

2. 커넥터의 조임 토크 1.77~2.16N・m(콘짓트 타입은 0.78～0.88N・m)로 조여 주십시오.
    과도한 토크로 조일 경우, 케이스 파손의 원인이 됩니다.

3. 1/2-14NPT를 사용하실 때에는 IP67를 확보하기 위해서는 커넥터의 콘짓트구 측에
  씰 테이프 등을 감아 주십시오.

4. 3콘짓트형의 배선시에는 사용하지 않는 부분의 콘짓트구는 부속 캡 스크류를 이용해
  조임 토크1.27～1.67N・m로 조여 주십시오.
