낙하에 의한 소음ㆍ진동 및 불량 등이 발생하는 경우가 있으므로 사용은 피해 주십시오.


고장 상황
교류조작형(AC사양）릴레이가 낙하 등의 강한 충격을 받으면 코일에 전압을 인가하였을 때
소음(異音)이 발생하거나 버저음과 같은 진동을 일으킵니다.

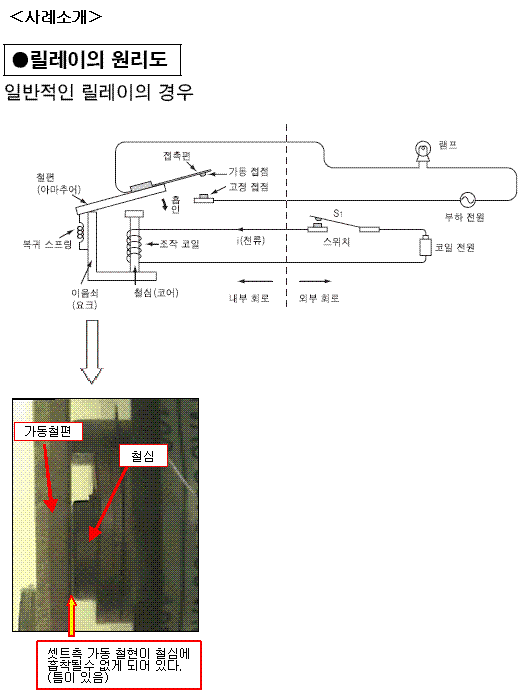

원리
낙하 등의 강한 충격을 받으면 코일부의 철심・요크가 변형하거나 기울어지기 때문에
철심과 철편의 흡착면 정도(精度)에 일그러짐이 발생하여, 약간의 gap(간격)을 발생시켜
코일에 전압을 인가하였을 때, 소음(異音)이나 진동이 발생합니다.
또한, 직류 조작형(DC코일) 릴레이의 경우는, 소음ㆎ진동은 발생하지 않고 전혀 동작하지 않거나,
철편이 불완전 흡착 상태로 멈춰버리는 현상이 발생합니다.

조건
각 릴레이의 크기, 구조, 철심・요크・철편의 형상 등의 차이 및 낙하 형태(릴레이 단품 낙하 여부
또는 포장 상태에 의함 여부)에 따라 발생 조건은 다르지만, 낙하 등에 의해 각 릴레이마다
정해져 있는 보증값 이상의 강한 충격이 더해지면 발생할 우려가 있습니다.



낙하에 의한 소음ㆍ진동 대책
1. 각 릴레이마다 정해져 있는 보증값 이상의 강한 충격(낙하)이 가해지지 않게 주의해 주십시오.
2. 실수로 떨어뜨린 릴레이나 낙하 가능성이 있는 릴레이는 사용하지 않도록 해 주십시오.
3. 포장(외장 골판지 상자나 개별 상자)에 움푹하게 상처가 있거나, 적하물 붕괴 등의
   손상이 있을 경우에는 포장 상태에서 낙하되어 충격이 가해졌을 가능성이 있으니,
   운송 회사나 구입처로 연락해 주십시오.

낙하에 의한 소음ㆍ진동 확인방법
1. 릴레이 케이스 등의 외장 부품의 상처, 파손, 타흔의 유무를 확인해 주십시오.
2. 코일에 전압을 인가한 상태에서 가동철편과 철심간에 틈이 없는지 확인해 주십시오.
    (투명 케이스 타입)
