세이프티 릴레이는 접점 용착 시 a접점과 b접점이 동시에 동작하지 않도록 하는
강제 가이드 접점 구조를 갖추고 있기 때문에 세이프티 릴레이 자신의 접점 용착 검출이
가능합니다.
이 기능을 이용해 안전 회로를 짜는 것이 가능하게 됩니다.

일반 릴레이에는 이 강제 가이드 접점 구조가 없습니다.
단, 세이프티 릴레이에서도 회로를 짜는 방법에 따라서 위험이 되는 경우가 있으므로 주의를 부탁
드립니다.
예를 들면, 아래 그림의 1과 같은 회로의 경우 동력 차단을 할 수 없어 위험합니다.
아래 그림 2와 같이 회로에 장황성을 갖도록 하고 강제 가이드 접점 구조에 의한 용착 검출 기능을
이용한 셀프 모니터링 기능을 구성하여 주십시오.

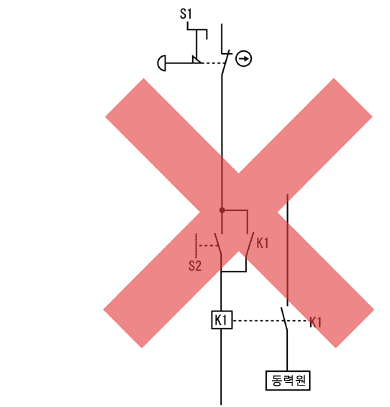

[ 그림 1 ]

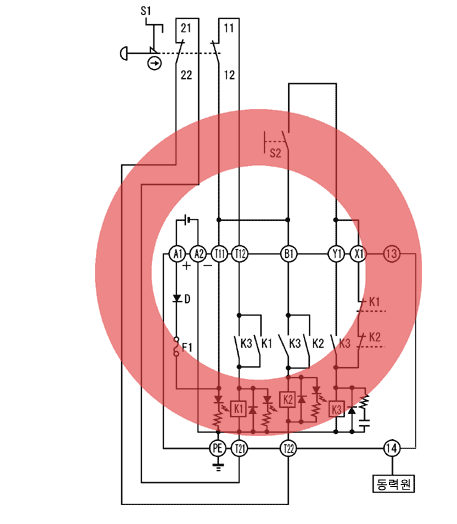

[ 그림 2 ]
세이프티 릴레이 유니트 G9S-301 회로 일부 발췌
K1, K2, K3 : G9S-301에 내장된 세이프티 릴레이
