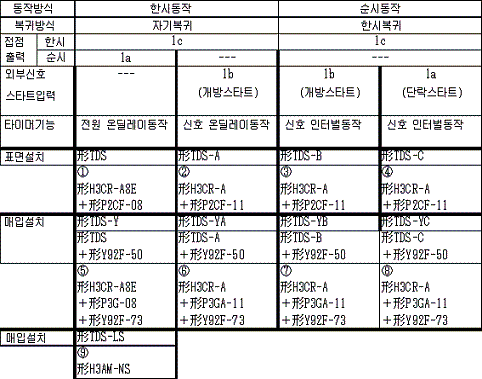

1.TDS의 구체적인 기종에 따라 다르기 때문에 아래의 표를 확인하여 주십시오

注1.Y92F-50은 TDS표면설치타입으로 설치되고 매입설치가 가능한 매입타입 입니다
注2.각각의 칸은 추천대체 기종입니다
자세한 사양은 아래 표를 확인하여 주십시오

2. ①의 경우는 H3CR-A8E 순시접접부 타입의 솔리드 스테이트 타이머가 됩니다
TDS와 같은 8핀이지만 배선의 호환성이 없기 때문에 배선을 다시할 필요가 있습니다
그때 소켓도 P2CF-08표면접속소켓으로 변경하는 것이 이상적이지만
8PF(A)소켓을 그대로 사용하는 경우는 Y92F-42어뎁터가,
PF085소켓을 그대로 사용하는 경우는Y92H-8보호금속구가,
PL08소켓을 그대로 사용하는 경우는 Y92H-7보호금속구가 필요합니다
덧붙여 H3CR-A8E의 동작 모드는 A모드의 온딜레이로 합니다

3. ②의 경우는 H3CR-A솔리트 스테이드 타이머가 됩니다
P2CF-11인 11핀타입의 표면접속 소켓을 사용하고 배선을 다시할 필요가 있습니다
또 TDS-A의 외부신호입력은 H3CR-A의 스타트 입력에 해당되지만
그 신호의 조건이 반대로 되기 때문에 외부에서 역신호를 만들어
그것을 H3CR-A의 스타트 입력으로 넣을 필요가 있습니다.
덧붙여 H3CR-A의 동작 모드는 A모드의 온딜레이로 합니다.

4. ③의 경우도 H3CR-A가 됩니다.
P2CF-11의 11핀 타입의 표면 접속 소켓을 사용해 다시 배선할 필요가 있습니다.
또, TDS-B의 외부 신호 입력은 H3CR-A의 스타트 입력에 해당합니다만
그 신호의 조건이 반대로 되고 있기 때문에 외부에서 역신호를 만들어
그것을 H3CR-A의 스타트 입력으로 넣을 필요가 있습니다.
덧붙여 H3CR-A의 동작 모드는, E모드의 인터벌로 합니다.

5. ④의 경우도 H3CR-A가 됩니다
P2CF-11인 11핀타입의 표면접속 소켓을 사용하고 배선을 다시할 필요가 있습니다
또 TDS-C의 외부신호입력은 H3CR-A의 스타트 입력에 해당되고
그 신호의 조건이 똑같이 되고있지 않기 때문에
그대로 H3CR-A의 스타트입력으로 넣어집니다
덧붙여 H3CR-A의 동작 모드는 E모드의 인터벌로 합니다.

6. ⑤의 경우는 H3CR-A8E 순시접점부 타입의 솔리드 스테이트 타이머가 됩니다.
TDS와 같은 8 핀입지만, 배선의 호환성이 없기 때문에 다시 배선할 필요가 있습니다.
그때 소켓도 P3G-08 표면 접속 소켓으로 변경하는 것이 이상적이지만
US08 소켓을 그대로 사용할 수 있습니다.
또 판넬 컷 치수의 변경은 불필요하지만 Y92F-73 매입 어댑터가 필요하게 됩니다.
덧붙여 H3CR-A8E의 동작 모드는 A모드의 온딜레이로 합니다.

7. ⑥의 경우는 H3CR-A솔리드 스테이트 타이머가 됩니다.
P3GA-11의 11 핀타입의 표면 접속 소켓을 사용해 다시 배선할 필요가 있습니다.
또 TDS-YA의 외부 신호 입력은 H3CR-A의 스타트 입력에 해당하지만
그 신호의 조건이 반대로 되고 있기 때문에 외부에서 역신호를 만들어
그것을 H3CR-A의 스타트 입력에 넣을 필요가 있습니다.
또 판넬컷 치수의 변경은 불필요합니다만 Y92F-73 매입 어댑터가 필요하게 됩니다.
덧붙여 H3CR-A의 동작 모드는 A모드의 온딜레이로 합니다.

8. ⑦의 경우도 H3CR-A가 됩니다.
P3GA-11의 11 핀타입의 표면 접속 소켓을 사용해 다시 배선할 필요가 있습니다.
또 TDS-YB의 외부 신호 입력은 H3CR-A의 스타트 입력에 해당합니다만
그 신호의 조건이 반대로 되고 있기 때문에 외부에서 역신호를 만들어
그것을 H3CR-A의 스타트 입력에 넣을 필요가 있습니다.
또, 판넬 컷 치수의 변경은 불필요합니다만 Y92F-73 매입 어댑터가 필요하게 됩니다.
덧붙여 H3CR-A의 동작 모드는 E모드의 인터벌로 합니다.

9. ⑧의 경우도 H3CR-A가 됩니다.
P3GA-11의 11 핀타입의 표면 접속 소켓을 사용해 다시 배선할 필요가 있습니다.
또 판넬 컷 치수의 변경은 불필요하지만 Y92F-73 매입 어댑터가 필요하게 됩니다.
덧붙여 TDS-YC의 외부 신호 입력은 H3CR-A의 스타트 입력에 해당되어
그 신호의 조건이 같기 때문에 그대로 H3CR-A의 스타트 입력에 넣어집니다.
또 H3CR-A의 동작 모드는 E모드의 인터벌로 합니다.

10. ⑨의 경우는 H3AM-NS아날로그 타이머가 됩니다.
시간 사양은 H3AM가 3 종류의 시간 멀티가 되기 때문에
A,B,C의 시리즈 중에서 선택합니다.
다만, 외부 접속의 단자 배열은 호환성은 없습니다.
또 H3AM-NS의 전원에는 DC용이 없기 때문에 그 경우는 H3CR-A8E등에 의한
기능대체가 가능한지 검토할 필요가 있습니다.
덧붙여 판넬 컷등의 설치 방법은 호환성이 있습니다.
또 순시접점이기 때문에 H3AM-NS의 내부절환으로
한시출력에서 순시출력으로 새로 바꿀 필요가 있습니다.

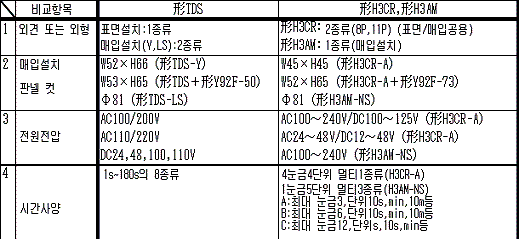

11. TDS와 H3CR,H3AM의 비교
