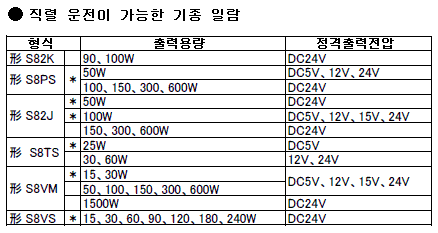

출력의 직렬 접속 이 가능한 기종은 다음과 같습니다.




＊ 형식 또는 용량에 따라 다이오드 접속이 필요한 타입이 있습니다.
　 하기【*】를 참조해 주십시오.

●상기 일람표의 타입은 2대의 전원으로 직렬 운전이 가능합니다.

●상기 일람표 이외의 타입은 직렬 운전은 불가능합니다.
AC입력 투입시 한쪽 전원의 출력이 나오지 않는 현상이 발생하는 경우가 있으며, 이 상태로 방치하면 내부 회로가 파손될 우려가 있습니다.

●상기 일람표에서 직렬 운전을 할 경우, 다른 출력 용량, 출력 전압의 조합은 가능하지만, 부하에 흐르는 전류는 출력 용량이 작은 정격 출력 전류 이하로 해 주십시오.

【*】
S82J-05024□□（50W/24V출력만）
S82J-10024□□（100W/24V출력만）
S8PS
S8VS
S8TS-02505□（25W/5V출력만）
S8VM-015□□, -030□□（15W, 30W만）

상기 형식에서 부하를 단락시킨 경우, 전원 내부에 역전압이 흘러 전원이 열화, 파손될 우려가 있습니다.

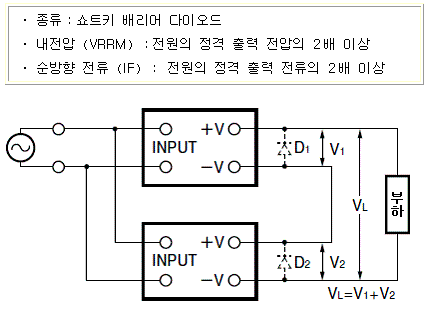

아래 그림과 같이 다이오드(D1, D2)의 접속을 추천합니다.
다이오드의 종류, 내전압, 전류의 표준은 다음과 같습니다.

・ 종류：쇼트키 배리어 다이오드
・ 내전압（VRRM）：전원의 정격 출력 전압의 2배 이상
・ 순방향 전류（IF）： 전원의 정격 출력 전류의 2배 이상
