PLC Reporter 카탈로그에 나와있는 PLC Reporter활용예 화면이 구체적인 작성방법입니다.
(Windows2000, Excel2000, PLC Reporter32 Ver3.70의 실례 입니다. 버전에 따라 화면이나 조작방법이 약간 다를 수 있으며, 예시는 일본어 버전입니다.)

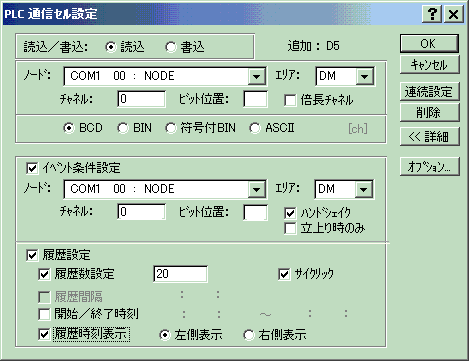

먼저, PLC Reporter통신 박스를 열어 아래와 같이 셀 설정을 합니다.





여기에서는 이력의 기록이 필요한 회수를 20이라고 상정하고, 이력수를 20에서 사이클링표시로 했습니다. 실제로는 횟수를 조정하거나, 적당한 타이밍에서 보존을 하는 등 노력이 필요합니다.
DM0 을 상태코드(에러코드:1~10 │ 정상상태:0 ) 으로 합니다.
PLC측(래더)에서 이상이 발생한 때, 이상 코드를 DM0에 기록, 부수정보(이상설비번호 등)을 DM1에 기록하도록 해주세요.
#설명을 위해, 여러 개의 이상이 동시에 발생하지 않는다고 가정하였습니다.

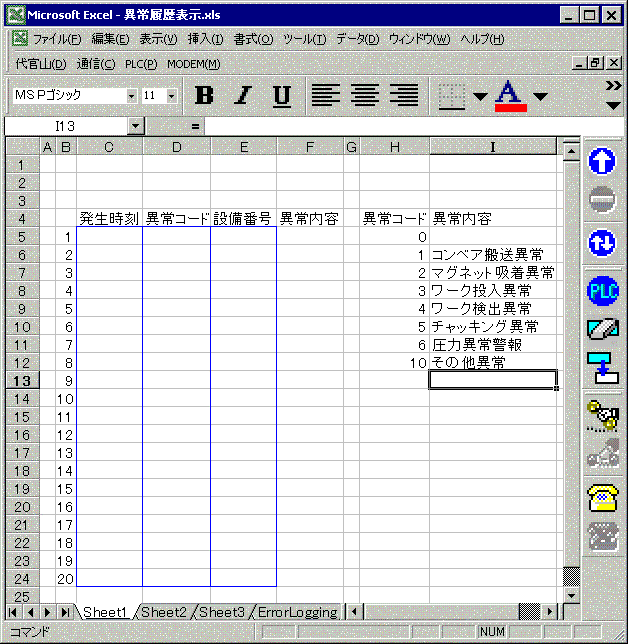

설정 셀의 주위에 내용 등을 기술합니다. 또한 조금 떨어진 셀(개별적으로는 H4~I13)에 이상코드와 그 내용 대응표를 기술해 둡니다.



PLC에서 취득한 이상코드(D열)을 기준으로, 이상 코드 대응표에서 이상내용을 F 열로 복사해옵니다.

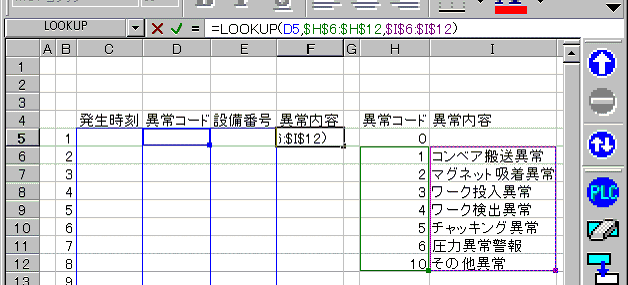

셀 F5에 = LOOKUP(D5,$H$6:$H$12,$I$6:$I$12) 이라고 씁니다.



셀 F5의 오른쪽 아래 구석을 드래그 하여, 아이콘이 「+」상태인 채 F24까지 슬라이드 합니다.
F6 =LOOKUP(D6,$H$6:$H$12,$I$6:$I$12)
F7 =LOOKUP(D7,$H$6:$H$12,$I$6:$I$12)
：
F24 =LOOKUP(D24,$H$6:$H$12,$I$6:$I$12)
가 됩니다. LOOKUP관수의 제 1 인수는 F열의 슬라이드에 연결되어 아래에 슬라이드 됩니다만, 제 2, 제 3인수는 항상 고정인 것에 주의해주세요.

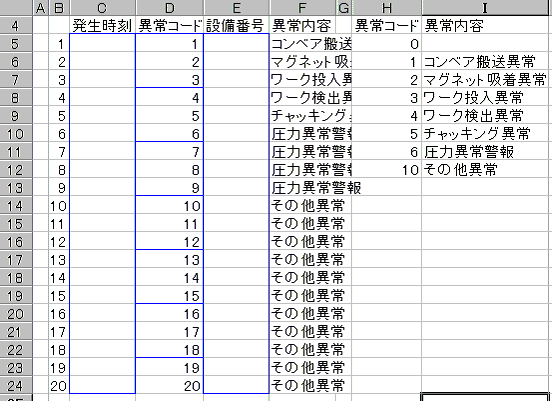

실제로 PLC Reporter에서 통신하기 전에, D 열에 1~20 수치를 넣어봅시다.



이상 코드표에서 규정되어있지 않은 값 (D 열의 수치)은 이상 코드표의 이른 번호에 가까운 수치 내용이 표시됩니다. 이것은 LOOKUP관수의 사양입니다.

레이아웃에 관해서는 사용하시는 분의 취향에 따라 설정해주세요.

※ WINDOWS는 마이크로 소프트사의 등록상표 입니다.
