CS1W-PTS01-V1의 정도(精度)는 하기와 같이 생각할 수 있습니다.



　　　　　　　　　　내부 Range Span （역기전력）
정도 = ±0.1%×-------------------------------
　　　　　　　　　설정 입력 Range Span （역기전력）

내부 Range Span이란 하기로부터 결정됩니다.



예) 열전대K를 사용하여 0~100℃ 설정 범위에서 사용할 경우의 정도를 구하는 법.

　 열전대 K의 기전력을 JIS C 1602에서 구하면,
　 0℃의 기전력： 0mV
　 100℃의 기전력： 약 4.1mV (4096μV)

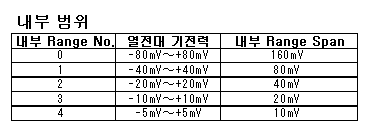

　 내부 범위표에서 내부 Range No.4가 적용됩니다.
　 상기식에 적용시키면,
　　　　　　　 10 mV
　 ① ±0.1%×------- =±0.24% 0 따라서, ±24/10000×100℃=±0.24℃
　　　　　　　 4.1 mV 　

다음으로, 사용하고 있는 온도 계수를 구합니다. (유니트의 주위 온도 변화에 대한 오차입니다.）

　 온도 계수는 내부 Range No.0~4 어느 값에서도 ±0.015%/℃가 됩니다.
　 예를 들면, PLC(프로세스 입출력 유니트)가 사용되는 온도 범위(제어반내 온도 등)가 10~30℃이었다고 하면, 이 경우 유니트의 온도 변화는 20℃가 되어 상기에서,
　 ② ±0.015%/℃×20℃×274℃=±0.822℃가 온도 계수에 따른 오차가 됩니다.
　 (※ 상기 274℃는 하기 표로부터 결정됩니다.)


　 마지막으로, ③ 냉접점 보상 오차 20±10℃에서 ±1℃도 포함됩니다.

　 따라서, 이들 ①~③의 Total ±0.24℃+±0.822℃+±1℃=±2.062℃가 정도가 됩니다.

상기 내부 범위표나 공식은 메뉴얼에 기재되어 있으니, 자세한 내용은 하기 메뉴얼에서 확인해 주십시오.

　 SYSMAC CS/CJ시리즈 PLC계장
