【접속가능한 대수의 계산방법】
아래의 식을 채우는 대수까지 접속이 가능합니다
센서 부하 임피던스>디지털 판넬메터의 입력 임피던스 × 대수

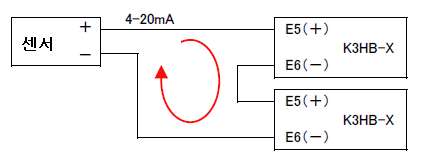

【배선】아래와 같은 직렬접속은 안됩니다


【예】비접촉 온도센서 ES1-LW□를 디지털 판넬메터 K3HB-X 2대에
접속한 경우

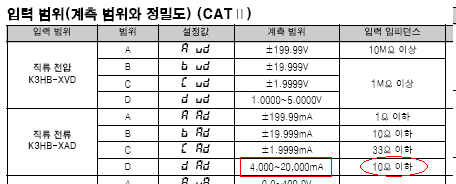

1. K3HB-X의 입력 임피던스를 확인합니다→10Ω

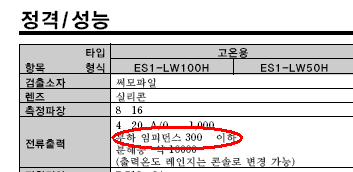

2.ES1-LW□의 부하 임피던스를 확인 합니다→최대300Ω

센서 부하 임피던스:300Ω
K3HB-X의 입력 임피던스:10Ω
300 Ω > 10 Ω×2대
300 Ω > 20 Ω ▪▪▪따라서 접속 가능합니다
