순금속계의 히터와 같이 투입 전류가 매우 큰 것에 대해서 투입 전류를
자동적으로 억제하고 히터나 시스템의 보호를 하는 기능입니다.

몰리브덴, 텅스텐으로 대표되는 순금속계 히터는【그림 1】에 나타나듯이
투입시 정격 전류의 10배의 전류가 흐릅니다.
(장시간 소프트 스타트에서는 억제하지 못함)

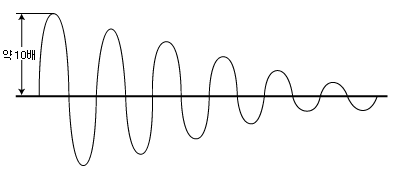

【그림 1】정전류 기능이 없는 경우

정전류 회로는【그림 2】에 나타나듯이 자동적으로 입력 신호에 응한
전류값에 일정하도록 합니다.
ON위상을 작게 하는 것으로써 투입 전류를 억제합니다.
(이 정전류 회로로 억제 불가능한 대전류가 흘렀을 경우, 과전류 검출 기능이 작동하여
스위칭 소자를 보호합니다. 이 때 입력 신호는 끊기고 레벨표시기가 점멸합니다.)

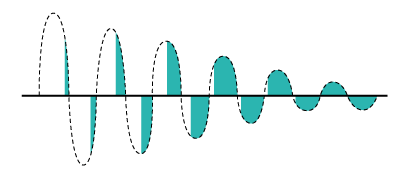

【그림 2】정전류 기능이 있는 경우

※보호 단락이 경우는 보호할 수 없습니다
속단 휴즈를 병용하여 주십시오
