SYSMAC에 있어서는 KEEP 릴레이유지 릴레이는 릴레이의 일종으로서 존재하지만, 라고 하는 릴레이는 존재하지 않으며, 정확하게는 ＜KEEP 명령＞이라고 합니다.

우선, ＜KEEP 명령＞기능부터 설명하겠습니다.
　


■ KEEP 명령의 기본 기능

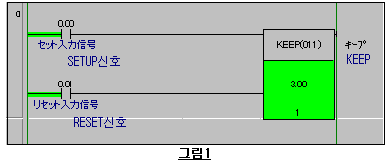

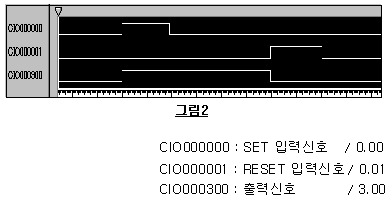

그림1의 래더 회로에서 SET입력신호/0.00이 그림2와 같이 펄스 신호로 입력되면, KEEP명령의 오퍼랜드로 지정된 출력 릴레이/3.00은 다음으로 RESET 입력신호/0.01이 ON할 때까지 ON상태를 유지합니다.
이와 같이, ＜KEEP 명령＞을 사용하면 입력 신호가 OFF한 후도 그 때의 출력 릴레이 상태를 계속 유지할 수 있습니다.




■ 유지 릴레이의 동작

그런데, 그림2의 타임 차트에서 출력 릴레이/3.00이 ON상태에서 정전이 되었다면 어떻게 될까요? 　
전원이 재투입될 때, 모든 출력 릴레이는 RESET되어 버립니다.

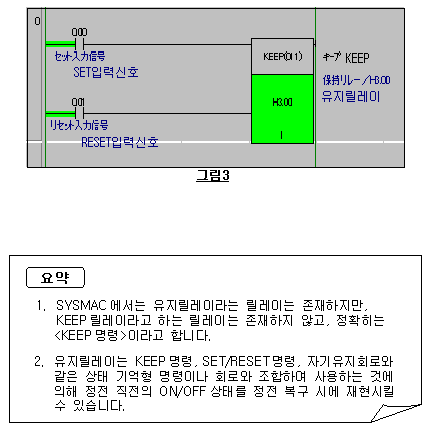

그래서, 순간 정전이나 장시간 정전이 발생했을 경우에서도 정전 직전의 릴레이의 ON/OFF 상태를 유지해 두고 싶은 경우에는, KEEP명령 의 제어 대상 릴레이로서 그림3과 같이 유지 릴레이 (H3.00)를 사용하는 것이 좋습니다.
