CS1/CJ1시리즈에서 「P.F.상승 미분(UP) 명령」과 「P.F.하강 미분 (DOWN）명령」이 명령 SET로서 추가되어 있지만, 여기에서는 「P.F.상승 미분(UP) 명령」에 대해 설명드리겠습니다.

■「P.F.상승 미분(UP) 명령」의 동작 사양

입력 신호의 START(OFF→ON)시에 2차측 신호를 1사이클만 ON시켜, 다음단에 접속합니다.
　　　　　　　　　

　
■＜P.F.상승 미분(UP) 명령＞과 그 외의 미분형 명령과의 차이점

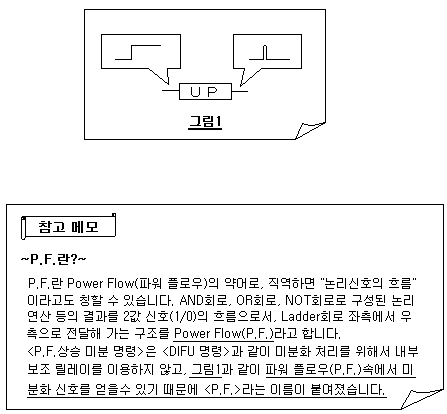

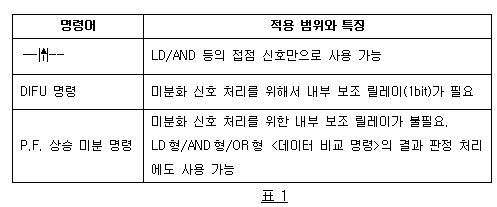

　 --|↑|-- 및 「DIFU 명령」과「P.F.상승 미분(UP) 명령」과의 차이를 표1과 같이 정리해 보았습니다.




■ 응용 사례 회로
　　


【회로 동작의 설명】

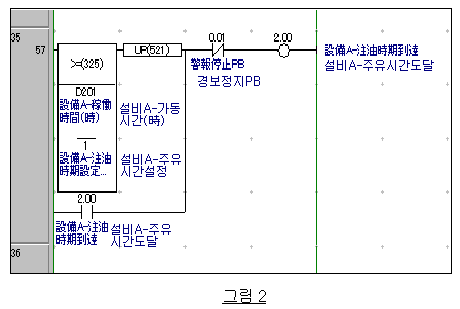

（1） 설비A-가동 시간(D201)이 설비A-주유 시기 설정값(1CH)에 도달했을 때, 「UP명령」기능에 의해, 그 2차측 신호가 1스캔만 ON하고, 설비A-주유 시기 도달 경보(2.00)를 ON합니다. 이 때, 자기 유지 접점／2.00 기능으로 경보 출력은 그 후에도 ON상태를 유지합니다.

（2） 경보 정지 PB(0.01)를 ON하면, 자기 유지 회로가 리셋되어 경보 출력(2.00)은 OFF가 됩니다.
