「인터록 명령」은 라인별 비상 정지 처리와 같이, 특정 프로그램 블록의 시퀀스 출력을 모두 OFF 하는 경우 등에 사용합니다.


■ 인터록(IL) 명령의 기본 사양


　　「IL명령」의 입력 신호가 “0” 일때, IL명령~ILC명령의 래더 회로안의 다음 3가지 명령으로 지정된 모든 릴레이가 OFF됩니다.
　　　　　　　　



■ 인터록（출력 차단 처리）이 걸리기 전의 래더 시퀀스

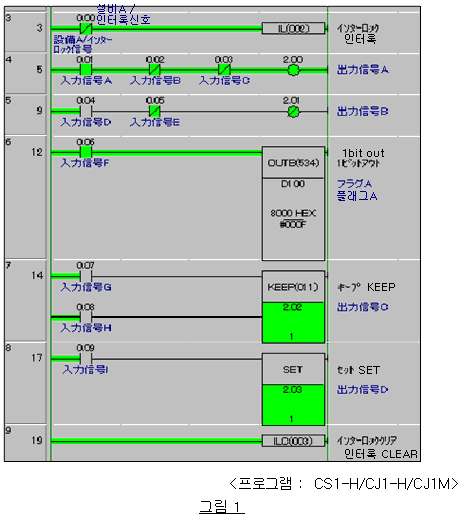

　　　　　　　　　　　　　　　　　　 ～그림１참조～


　　* 「IL명령」입력신호： “1”
　　　　　　　 　　　↓
　　* IL～ILC간의 프로그램은 통상과 같이 실행됩니다.
　　　　
　　　　출력신호A～D（2.00～2.03）： 모두 ON상태
　　　　「1비트 아웃(OUTB)명령」동작에 의해
　　　　　　　　　　　　　　　　　　　D100의 15bit째： “1” 상태
　　　　　　　　　　　　　　　　　　　　　　　（D100： 8000 HEX）
　　　　　　　　　　　　 　 　


　　　
■ 인터록(출력 차단 처리)이 걸린 후의 래더 시퀀스

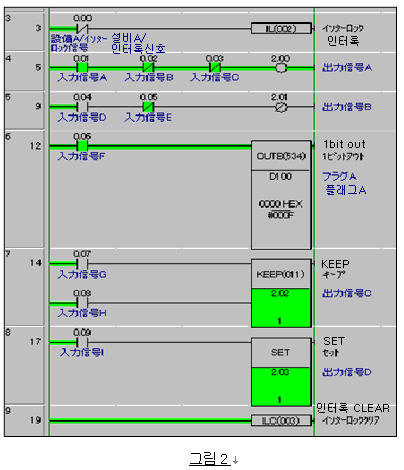

　　　　　　　　　　　　　　　　　　 ~그림 2 참조~


　　* ＜IL명령＞ 입력 신호： “0”
　　　　　　　 　　　↓
　　* IL~ILC간에 있는 ＜OUT 명령＞ ＜OUT NOT 명령＞으로 지정된 릴레이/2.00과 2.01은 OFF가 됩니다.
　　*「OUTB 명령」기능에 의해 “1”인 D100의 15 bit가“0”이 됩니다. 　　　　　　　　　　　　　　　　　　　　(D100： 8000→0000 HEX)(*2)
　　* ＜KEEP 명령＞이나 ＜SET 명령＞으로 ON된 릴레이/2.02나 2.03은 OFF되지 않습니다. 　　

　　(*2)같은 D100이라도, ＜OUTB 명령＞이외의 명령어(예를 들면 MOV명령 등 )로 “1”이 된 bit는“0”이 되지 않습니다.　
　



■ 데이터 트레이스 결과

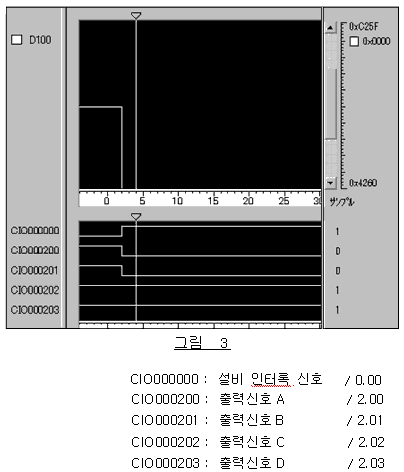

　※ 설비 인터록 신호／0.00-ON과 동시에, 출력신호A와 B（2.00와 2.01）는 OFF, 출력신호C와 D（2.02와 2.03）는 ON을 계속, D100는 8000
　　 →0000HEX로 변해 있는 것을 알 수 있습니다.
