■ 사칙 연산 명령의 내부 코드를 본다.

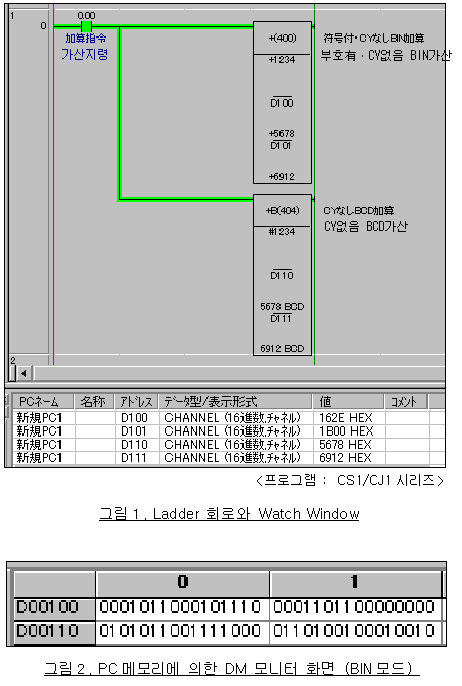

CX-Programmer를 사용하면, 그림1의 래더 회로와 같이 ＜BIN 가산 명령＞도＜BCD 가산 명령＞처럼 ＜10 진수＞로 입력하거나 표시할 수 있습니다.
단지, 이것은 CX-Programmer라는 지원 소프트웨어의 데이터 변환 기능에 의해 PLC에서 처리되는 내부 코드는 그림1의 Watch Window부나 그림2의 수치 데이터에서 볼 수 있듯,＜BIN 코드＞인 것을 알 수 있습니다.




■ BIN가산 명령은 BCD가산 명령과 비교하여, 3.27배 범위의 수치를 취급할 수 있다！
　　　　　　　　　　　～명령어 선택시의 체크 포인트－１～

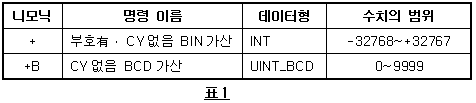

전항에서 본 것과 같이, 각각의 명령어 내부 처리 코드가 ＜BIN＞과 ＜BCD＞인 이상, 각각의 명령어로 취급할 수 있는 수치의 범위는 표1과 같습니다.
　　


표1에서 알 수 있듯이,＜+명령＞과 ＜+B명령＞으로 취급할 수 있는 수치 범위에 ＜부호 있음＞과 ＜부호 없음＞의 차이는 있지만, 범위를 정수로 한정했을 경우에도 ＜+명령＞은 ＜+B명령＞의 약 3.27배 수치의 범위를 취급할 수 있는 것을 알 수 있습니다.

그리고, 이 취급 가능한 수치 범위의 차이가 사칙 연산 명령 선택시의 중요한 요소가 되기도 합니다.


■ PLC의 수치 입출력 신호에 대해서 생각한다.　
　～ 명령어 선택시의 체크 포인트－２～

BIN인가? BCD인가?

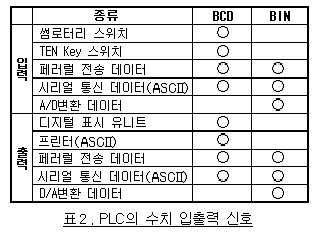

명령어 선택시의 또 하나의 중요한 포인트로서「사칙 연산식의＜수치 입출력 신호＞의 신호 코드는 무엇인가? 」라는 것을 들 수 있습니다. 표2는 PLC로 사용되는 대표적인 ＜수치 입출력 신호＞를 List-up하여, 거기에 사칙 연산 명령 처리시의 주요 코드(BCD/ BIN)를 부여한 것입니다.
　　　　

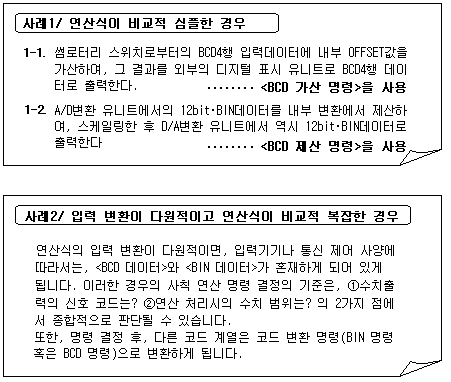

■ 사칙 연산 명령 결정의 사례 연구법（개요）

이상을 정리하면, 사칙 연산 명령 선택시의 체크 포인트로는,

　　（1）＜BIN계열 명령＞과＜BCD계열 명령＞으로 취급할 수 있는 수치 범위의 차이
　　（2）사칙 연산식의 입출력 신호 코드

의 2가지이며, 상기(1), (2)를 사용한 연산 명령 결정시의 사례 개요를 소개하겠습니다.
