＜스케일링 2(SCL2) 명령＞은 그림1에서 나타내는 OFFSET(off) 기능의 1차 함수에 근거하여, 부호 있는 BIN 데이터를 부호 있는 BCD 데이터로 스케일링(변환)하기 위한 명령어입니다.


■ 데이터의 변환 사양

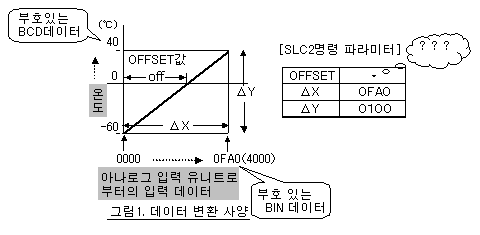

그림1은, 아날로그 입력 유니트로부터의 디지털 변환값/0000~0 FA0를 ―60℃~ + 40℃로 스케일링(변환)하기 위한 데이터 변환 사양을 그래프화한 것입니다.


■ SCL2명령을 사용한 래더 회로와 파라미터의 기술 방법

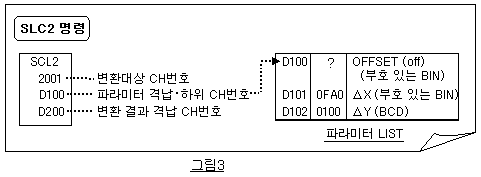

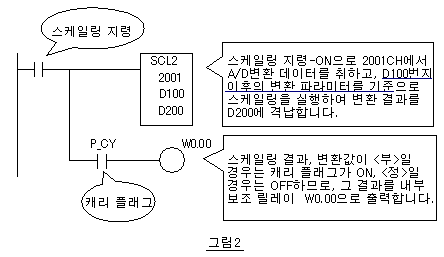

그림1의 데이터 변환을 실행하는 래더 회로와 파라미터를 하기와 같이 나타냅니다.
　



■ OFFSET값 구하는 법

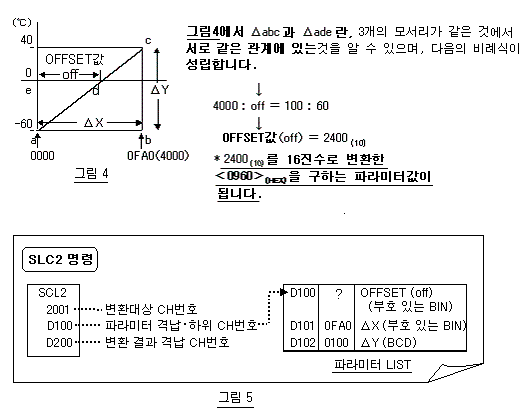

그림3의 각 파라미터의 산출 방법으로, ΔX와 ΔY는 다음식으로 구할 수 있습니다.
　　　
~자세한 사항에 대해서는 ＜그림1・데이터의 변환 사양＞을 참조해 주십시오∼

　　　　　　　　　　ΔX=0 FA0－0000=0 FA0
　　　　　　　　　　ΔY=40－(-60)=100

다음으로, OFFSET값의 산출 방법 에 대해 설명해 드리겠습니다.
　


【 관련 메뉴얼 참조 】

＜스케일링2(SCL2) 명령＞에 대한 상세 설명은 각 기종별 「커맨드 레퍼런스 메뉴얼」을 참조해 주십시오
