원하시는 시스템 사양을 래더로 실현하는 방법으로는, Step 래더회로 전체를 ＜IL~ILC 명령＞을 사용해 처리하는 방법 등 몇 가지를 생각할 수 있지만, 여기에서는 공정 플래그 전체를 일제히 zero・clear하는 방법을 소개해 드리겠습니다.


* 공정 플래그：　W0.00 ~W0.15　（공정 플래그１~ 공정 플래그16）

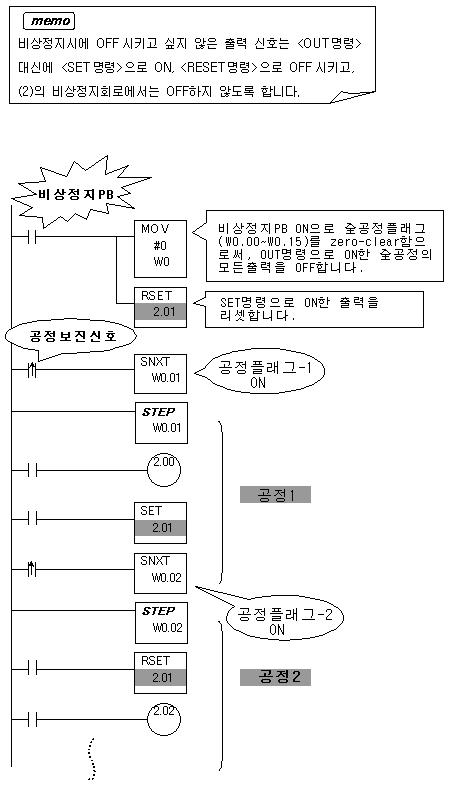

(１)비상정지 ＰＢ-ＯＮ으로 전(全)공정 플래그（W0.00 ~ W0.15）를 zero・clear하는 것으로, ＜ＯＵＴ명령＞에서 ＯＮ한 모든 출력을 ＯＦＦ시킵니다.
　　　　　　　　　　　~１행째＜ＭＯＶ명령＞~

(２) 복수공정간에 계속해서 ＯＮ시키기 위해 ＜ＳＥＴ명령＞으로 ＯＮ시킨 출력 신호를 ＜ＲＳＥＴ명령＞으로 ＯＦＦ시킵니다.
　　　　　　　　　　　　　　　　~２행째~


* 공정 플래그： 　W0. 00~W0. 15（공정 플래그 1~공정 플래그 16）



Step 래더 회로에서의 사용 방법에 대해서 ☞ 링크 참조
