10(ten)키 스위치에는 스트로브 신호 부착 2진 코드 타입과 10진 코드 타입이 있는데, 여기에서는 10진 코드 타입의 구성 회로를 소개하겠습니다.

■ 프로그램과 동작설명

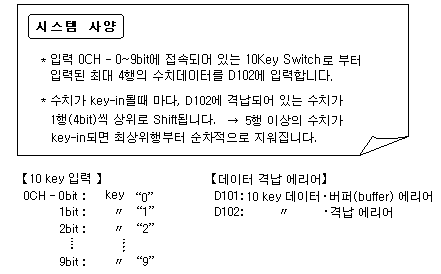

（１）10키 입력신호 할당과 데이터 격납 영역

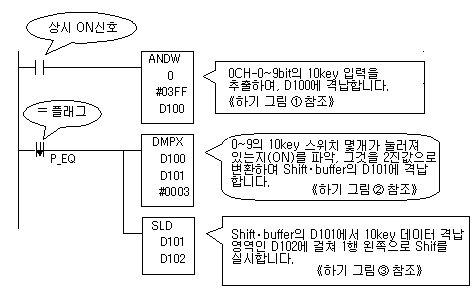

（２）래더 회로　

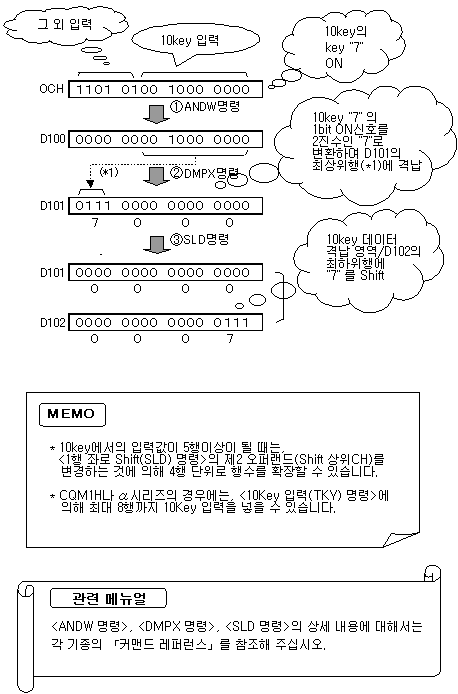

（３）동작 설명




에 의한 입력 신호 추출회로 기술 자료는 ☞ 여기 FAQ00924를 참조해 주십시오.
