그림1과 같이 입력신호A가 ON 한 후, 1스캔 늦게 내부 보조릴레이/W2.00을 1스캔만 ON시키는 회로를 그림2와 같이 나타냅니다.


　 　　　　　　　　　 그림 1

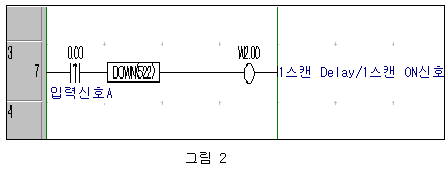

　■ 래더 회로

　　　

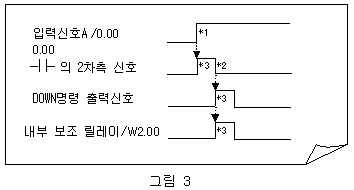

　■ 동작 설명　　~그림3 참조~

（*1）입력 신호 A/0. 00이 ON 하면, ＜입력 상승 미분형 명령＞ --|↑|-- 의 2차측 신호가 1스캔만 ON 합니다.
（*2）--|↑|-- 의 2차측 신호가 다음 스캔에서 하강하면, ＜P.F. 하강 미분(DOWN) 명령＞ 기능에 의해, 그 출력(2차측) 신호와 내부 보조 릴레이/W2. 00이 1스캔만 ON 합니다.


（*3）1스캔만 ON합니다.

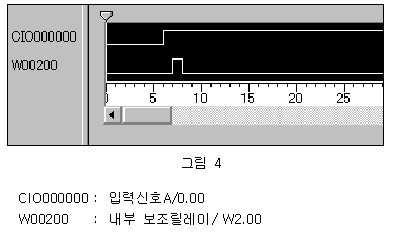

■ 데이터 트레이스 결과



■ 본회로 어플리케이션

일정 신호의 변화 타이밍에서 1스캔 늦게, 다른 신호를 1스캔만 발생시키는 회로 기법은 페러렐 전송계에 있어서 ＜데이터 출력 신호＞와 ＜스트로브 신호＞사이의 시한 제어 등으로 사용하실 수 있습니다.

［구체적인 예］페러렐 전송계에 있어서의 시한(時限) 제어

단말기로부터의 전송 요구 입력 신호 ON → 패러렐 데이터(n-bit) 송출
→ 1스캔 후에 스트로브 신호(1bit) ON


《본회로 적용 조건》

　 　~ 단말기측의 신호 ･ 구성 사양이 하기의 시간적인 조건을 만족할 것~

　　　　 패러렐 ･ 데이터와 스트로브 신호간의 필요 시간차(差)
　 　　　　　　　　　 <<　PLC의 최소 스캔 시간　


【 관련 메뉴얼 】

입력 상승 미분형 명령과 P.F하강 미분(DOWN)명령의 상세 설명에 대해서는 하기 메뉴얼을 참조해 주십시오.

■입력 상승 미분형 명령 --|↑|--
『 CS/CJ시리즈 사용자 메뉴얼ㆍ프로그래밍편』
■P.F하강 미분(DOWN)명령
『CS/CJ시리즈 커맨드 레퍼런스 메뉴얼』
