그림1과 같이 입력 신호 A가 ON 한 후, 1 스캔 늦게 내부 보조 릴레이/W2.00을 1스캔만 ON시키는 회로를 그림2와 같이 나타냅니다


　 　　　　　　　　　 그림 1

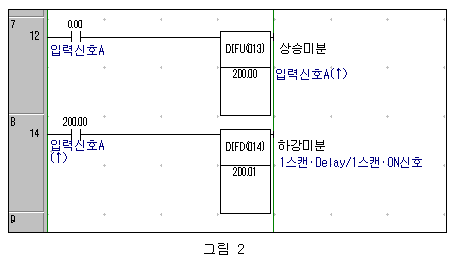

■ 래더 회로

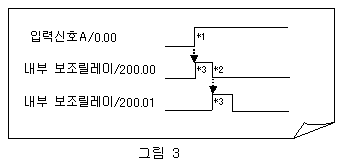

■ 동작 설명　 ~그림3 참조~

（*1）입력신호A/0.00가 ON하면, ＜상승 미분（DIFU）명령＞ 동작에 의해 내부 보조릴레이/200.00가 1스캔만 ON합니다.
　　
（*2）내부 보조릴레이/200.00가 다음 스캔에서 하강하면, ＜하강 미분（DIFD）명령＞동작에 의해 내부 보조릴레이／200.01가 1스캔만 ON합니다.
　　　　　　

(*3) 1스캔만 ON합니다.

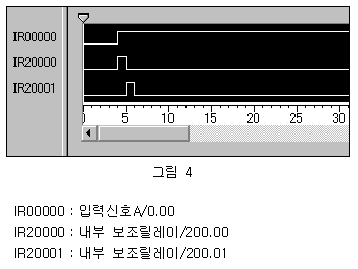

■ 데이터 트레이스 결과
　


■ 본회로 어플리케이션

　일정 신호의 변화 타이밍에서 1스캔 늦게 별도의 신호를 1스캔만 발생시키는 회로 기법은 페러럴 전송계에서, ＜데이터 출력 신호＞와 ＜스트로브 신호＞와의 사이의 시한 제어 등으로 사용하실 수 있습니다.

　　［구체적인 예］페러럴 전송계에 있어서의 시한(時限) 제어

　 단말기로부터의 전송 요구 입력 신호 ON → 패러렐 데이터(n-bit) 송출
　　→ 1스캔 후에 스트로브 신호(1 bit) ON


《본회로 적용 조건》

　 　~ 단말기측의 신호 ･ 구성 사양이 하기의 시간적인 조건을 만족할 것~

　　　　 패러럴 ･ 데이터와 스트로브 신호간의 필요 시간차(差)
　 　　　　　　　　　 <<　PLC의 최소 스캔 시간　

【 관련 메뉴얼 】

<상승 미분(DIFU) 명령>과 <하강 미분(DIFD) 명령>의 상세 설명에 대해서는 각 기종의 『 커맨드 레퍼런스 메뉴얼 』을 참조해 주십시오.

※ 참고 ※
CS/CJ시리즈의 경우에는 본 명령어외에도 < 입력 상승 미분형 명령 --|↑|-- >과 < P.F하강 미분(DOWN) 명령 >을 사용하실 수 있습니다. 응용 회로예에 대해서는 ☞ 링크자료를 참조해 주십시오.
