싱글 쇼트 회로란, 트리거 신호가 일정시간(*1)이상 입력되면 그 트리거 신호 ON시간의 장단점과 상관없이 일정한 펄스 신호를 출력하는 회로입니다.

　　　 (*1)일반적으로 PLC의 1사이클 시간으로 생각해 주십시오.

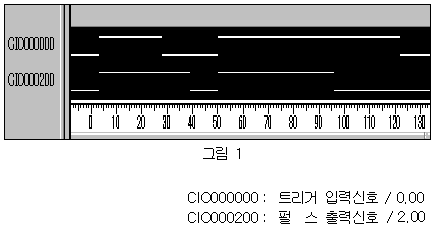

그림1과 같이 트리거 입력 신호/0.00의 ON시간이 1.0초 일때도, 2.5초 일때도, 펄스 출력 신호/2.00은 1.5초간만 ON합니다.　　


■ 데이터 트레이스 결과

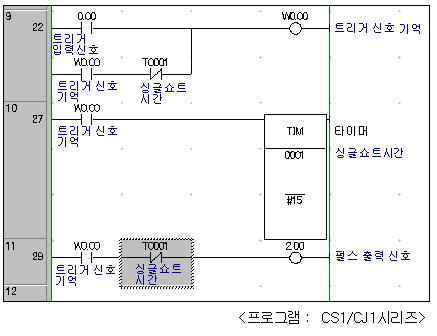

■ 래더 회로


　　　　　　　　　　　　［회로 동작 설명］

　 　~ 펄스 출력신호 ／2.00의 OFF동작에 대하여 ~

　　　（１）트리거 입력신호의 ON시간 ＜ 싱글 쇼트 시간 ：

　　　　　　　자기 유지 접점 ---|/|--- T0001 에서 OFF

　　　（２）트리거 입력신호의 ON시간 ＞ 싱글 쇼트 시간 ：

　　　　　　　펄스 출력신호 ／2.00의 입력신호 Line ---|/|--- T0001 에서 OFF
