■ 우선은 래더 회로의 동작사양에서

래더 회로의 문제점에 대해서 말씀드리기 전에 시스템의 동작 사양에 대해 설명하겠습니다.

※ Push botton 스위치1~32중 어느 하나를 눌렀을 때, 2CH의 입력신호(BCD 4행 데이터）를 아래와 같은 요령으로 DM100~DM131에 격납합니다.



■ 해당 래더의 문제점에 대해서

이 래더회로의 문제점은 도대체 어디에 있을까요?

결론부터 말씀 드리면, 회로 번호 10 --［MOV 2,IR1+］의 오토 인크리먼트(increment) 옵션/,IR1+의 사용법에 문제가 있습니다.

　　~ 오토 인크리먼트(increment) 옵션 ／,IR□+이란？~

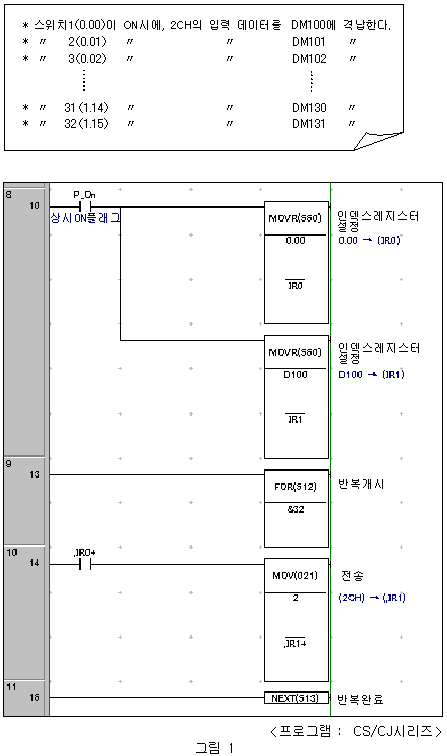

그림1의 래더로 설명하겠습니다.

회로 번호 10에서 --［MOV 2 ,IR1+］가 실행된 직후에, IR1의 내용이 ＋1번지가 되지만, 이 회로에서는 전단의 --| |--, IR0+가 OFF일 경우에는 MOV 명령 자체가 실행되지 않기 때문에 중요한 오토 인크리먼트(increment)처리도 실행되지 않아 버립니다.
IR1의 어드레스 갱신 처리가 제대로 실행되지 않는 원인은 여기에 있습니다.

（注）-||--, IR0+나 여기에는 나오지 않지만, --（,IR□+）~OUT명령~ 과 같이 신호의 1/0상태와 상관없이 매스캔마다 실행되는＜상시 실행 타입＞ 명령어에서는 이러한 문제는 발생하지 않습니다.

■ IR1의 어드레스를 매 스캔마다 갱신하는 회로（예）　　　



［설명］　

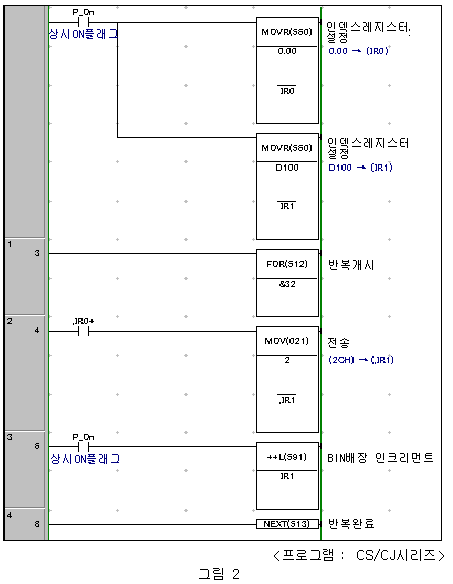

（1） --［MOV 2 ,IR1+］의 ＜+옵션＞을 하지 않고, 그림2와 같이,
　　　--［MOV 2 ,IR1］로 합니다.

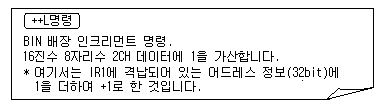

（2） 그 대신, 상시ON플래그(P_On)의 a접점과 ―-［++L IR1］의 조합으로, FOR~NEXT 루프의 매 스캔 마다 IR1의 내용을 +1번지로 합니다.



《참고 정보》
　　

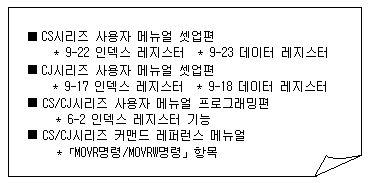

인덱스 레지스터의 기초 사양에 대해 상세히 알고 싶으신 경우는 하기의『메뉴얼』이나 『해설자료』를 참조해 주십시오.

　（1）메뉴얼

　（2）해설 자료

　　　　『인덱스 레지스터의 기초』（1）
　　　　　　　　　
　　　　『인덱스 레지스터의 기초』（2）
　　　　　　　　　 　　 　
　　　　『인덱스 레지스터의 응용／,IR□ 어드레스 변경 회로 예』
