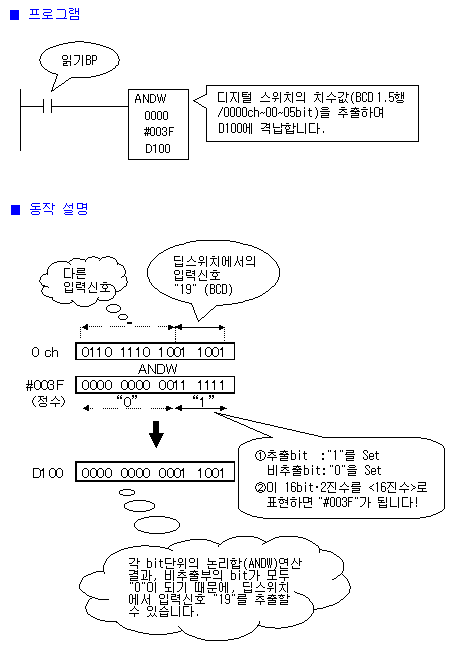

0ch의 06~15bit에는 다른 입력 신호가 인터럽트되고 있다고 생각하면, 본 프로그램을 작성하기 위해서는 입력 채널ㆍ0ch중에서 00~05bit의 6bit 신호만을 추출해야 합니다.

추출 bit수가 4bit(BCD1행)의 정수배라면, 디지트 전송(MOVD) 명령을 사용할 수 있지만 이때는 6bit이므로 그대로는 대응할 수는 없습니다. 따라서, 워드곱(ANDW) 명령을 사용하여 처리합니다.


（注）워드 논리곱(ANDW) 명령의 상세 사양에 대한 설명은 각 기종의「커맨드 레퍼런스」를 참조해 주십시오.
