2ch-10~15bit에는 다른 출력 신호가 할당되다고 생각합니다.

따라서, 이들 다른 출력 신호와의 합성 처리를 어떻게 할지 여부가 본 프로그램의 포인트가 되는 것입니다.

그리고, 워드 논리곱(ANDW) 명령과 워드 논리합(ORW) 명령을 사용하여 이들 신호의 합성 처리를 행합니다.

　　※ 표시 데이터 격납 영역： D100

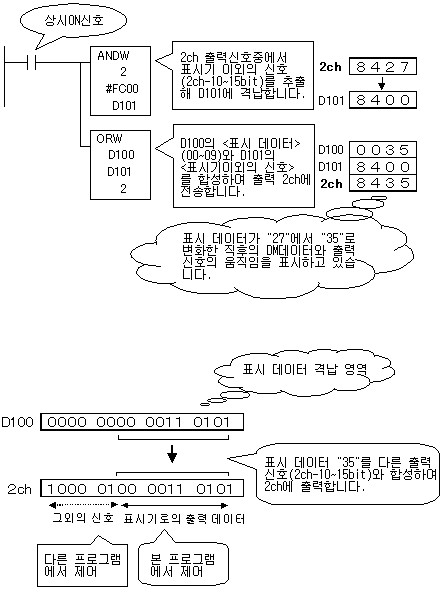

■ 프로그램과 동작설명
　


（注）워드 논리곱(ANDW) 명령, 워드 논리합(ORW) 명령의 상세 사양에 대해서는, 각 기종의「커맨드 레퍼런스」를 참조해 주십시오..
