많은 분들이 Nbit의 출력 신호를 수ms~수십ms 주기로 사이클릭하게 전환하고자 하는것 같습니다.

N=16bit의 경우에는 ＜1bit 좌회전（RLNC）명령＞을 그대로 사용하실 수 있지만, N≠16bit의 경우에는 그렇지 못합니다.

또한, 시간적인 정도(精度)가 요구되어지는 경우에는 ＜정시 인터럽트 처리＞를 검토하실 필요가 있지만, 그렇지 않을 때에는 아래와 같은 스캔 주기･동기형 출력 신호 변환 회로가 효과적입니다.


■ 프로그램과 동작설명

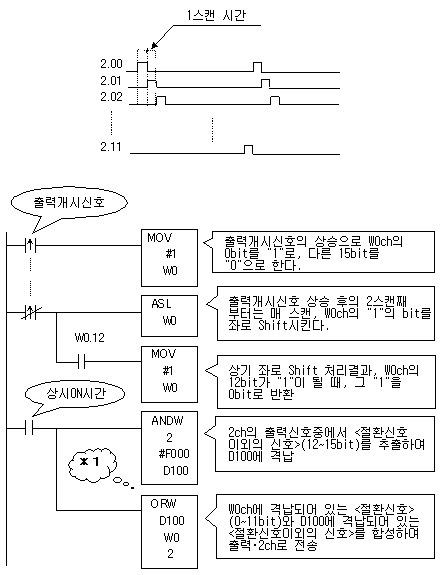

　　~１2bit 출력신호 변환 회로~
　　　　　　　　　　　　　　　　　　


■ 한줄 메모

(※참고)＜ANDW명령＞과 ＜ORW명령＞에 의한 《출력신호 합성처리》에 대한 상세 내용은 ☞ 여기를 참조해 주십시오.

　　　　　　
■ 본 회로의 응용 사례
　~다이나믹 입력 타입 디지털 표시기 제어ｅｔｃ．~

* 데이터 신호 변환 타이밍：
상기 래더의 내부 보조 릴레이 W0.00/W0.03/W0.06/W0.09의 상승
(↑）으로 ＜1행째 데이터＞→＜2행째 데이터＞→＜3행째 데이터＞→＜4행째 데이터＞로 변환하여 출력한다　

* 스트로브 신호：
내부 보조 릴레이 W0.01/W0.04/W0.07/W0.10-ON에서 스트로브 출력 신호를 ON시킨다.
