CS1-H/CJ1-H/CJ1M CPU 유니트에서 ＜부동 소수점 변환・연산 명령 세트＞로 새롭게 ＜문자열/부동 소수점 변환(FVAL) 명령＞ 과 ＜부동 소수점/문자열 변환（FSTR）명령> 이 더해졌기 때문에, 이 두 명령을 사용하여 처리합니다.

■＜연산 사양＞과 ＜데이터 테이블＞설명

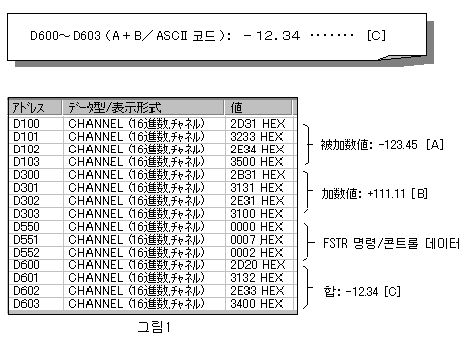

그림1의 데이터 테이블은 다음과 같은 구성되어 있습니다.



상기 데이터(A)와 (B)를 문자열(ASCII 코드열 )에서 부동 소수점 으로 변환한 후, ＜부동 소수점 가산(+F) 명령 ＞을 사용하여 가산하고, 그 결과 얻어진「합」을 다시 문자열로 변환하여 D600~D603에 격납합니다.
　


■ 래더 회로

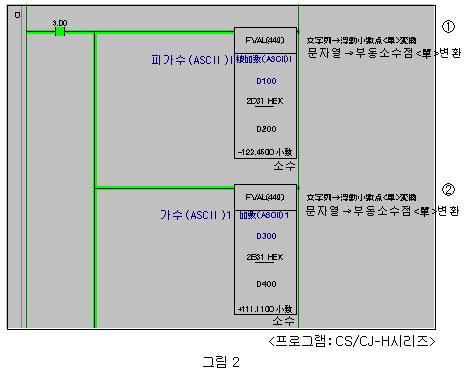

（1）문자열／부동(浮動) 소수점 변환 회로



① ＜FVAL 명령＞에서, 피가수값［A］를 문자열(ASCII 코드열) 에서 부동 소수점으로 변환하여 D200/D201에 격납.

② ＜FVAL 명령＞ 에서, 가수값［B］를 문자열(ASCII 코드열) 에서 부동 소수점으로 변환하여 D400/D401에 격납.

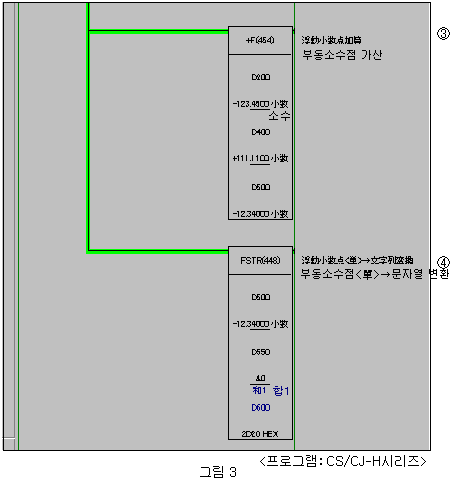

（2）＜부동 소수점 가산＞과 ＜부동 소수점／문자열 변환＞



　③＜+F명령＞에서,［A］+［B］의 부동 소수점끼리 가산 처리 를 하여, 그 합［C］를 D500/D501에 격납

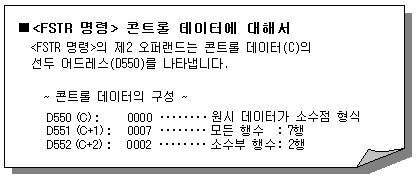

　④＜FSTR명령＞에서, 가산 결과 데이터［C］를 문자열（ASCII코드열）로 변환하여 D600~D603에 격납　
　

　　

【 참고 메뉴얼 】
＜FVAL 명령＞, ＜+F 명령＞, ＜FSTR 명령＞의 상세 사양에 대해서는 하기 메뉴얼을 참조해 주십시오.

『 CS/CJ시리즈 커맨드 레퍼런스 메뉴얼』
