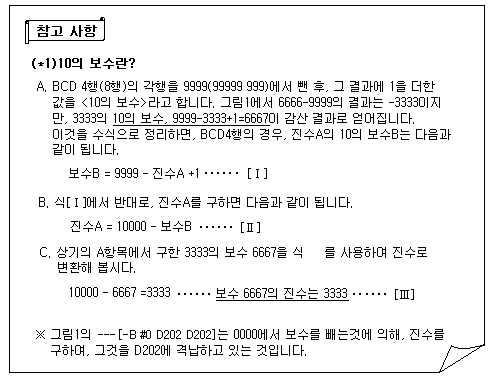

BCD 감산 명령 실행 결과가 음수일 때, 감산 결과는 10의 보수(*1)로 출력되어 CY플래그가「1」이 됩니다.

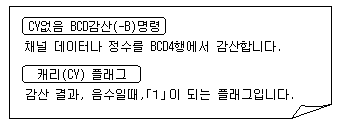

따라서, 그림1과 같이 ＜CY없음 BCD 감산(-B) 명령＞ 직후에 ＜캐리(CY) 플래그＞의「1/0상태」를 판정하여 다음 처리를 실시합니다.

가. 캐리(CY) 플래그가「0」(감산 결과가 “정수”)인 경우

＜ CY없음 BCD 감산(-B) 명령＞실행 결과(D202)가 그대로 감산 결과의 절대값이 됩니다.
이 때, 부호 비트(2.00)는「0」(=정수)이 됩니다.
　
나. 캐리(CY) 플래그가「1」(감산 결과가 “음수”)인 경우

＜CY없음 BCD 감산(-B) 명령＞실행 결과(D202：10의 보수)를 0에서 뺀 후, 진수로 변환해 D202에 다시 격납합니다.
이 때, 부호 비트(2.00)는「1」(=음수)이 됩니다.



■ 래더 회로와 Watch Window

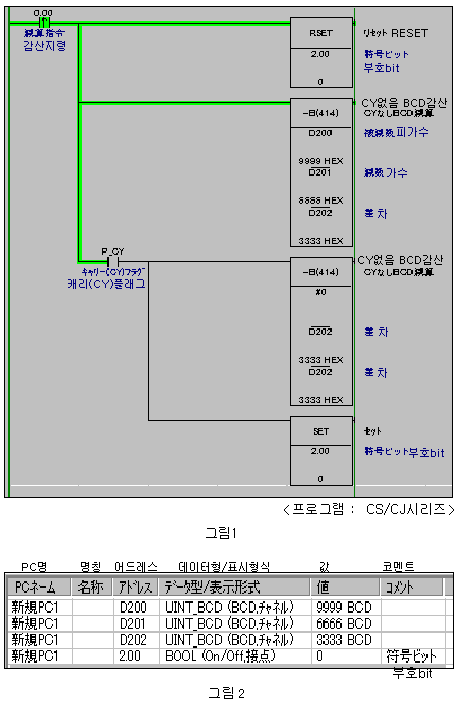

　（１）９９９９－６６６６＝３３３３의 경우
　　　　　　 　　　　　　　　　　


［동작 설명］

최초의＜-B명령＞실행 결과, 9999(D200)-6666(D201)=3333（D202）이 얻어지고, 캐리(CY) 플래그 「0」이기 때문에 2번째 ＜-B명령＞은 실행되지 않고, 3333이 그대로 감산 결과의 절대값이 됩니다.
이 때의 부호 비트(2.00)는 「0」(정수)입니다.
　　　　　

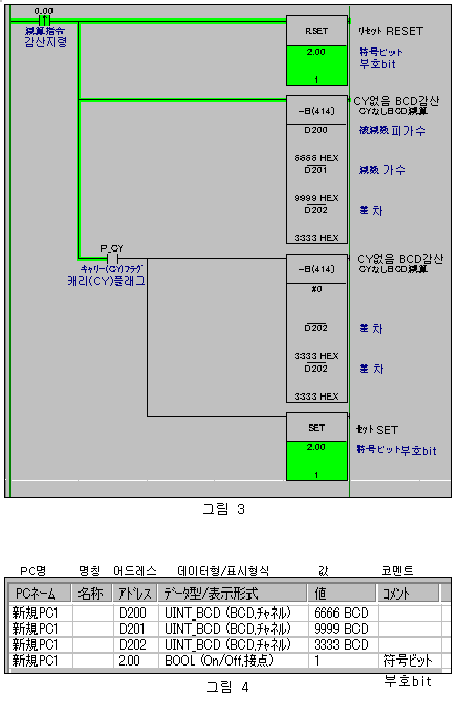

　（２）６６６６－９９９９＝－３３３３의 경우



［동작 설명］

최초의 ＜-B명령＞실행 결과, 6666(D200)-9999(D201)=6667(D202/3333의 10의 보수)가 얻어지고, 캐리(CY) 플래그가「1」이 되기 때문에 2번째 ＜-B명령＞이 실행되어 보수 6667이 진수 3333로 변환되어 D202에 격납됩니다.
이 때의 부호 비트(2.00)는 「1」(음수)이 됩니다.
