입출력 유니트의 단자 배열은 메이커나 기종에 따라, 위에서부터 아래로 0,1,2,3----15bit인 것과 아래에서 부터 위로 0,1,2,3----15bit로 되어 있는 것이 있습니다.

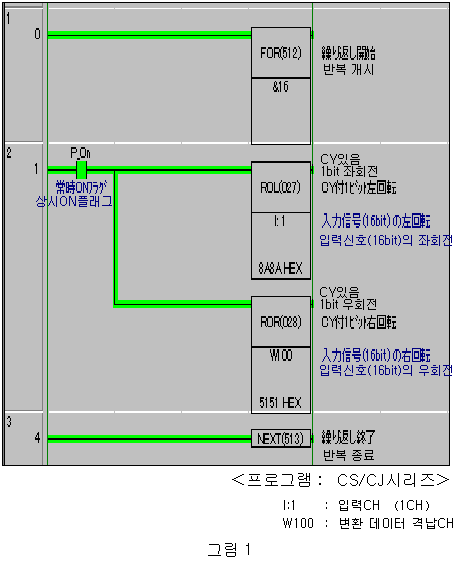

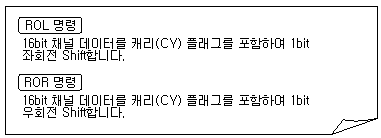

제어반내 배선을 그대로 PLC로만 옮겨 놓을 경우, 래더로 MSB측(*1)과 LSB측(*2)을 180° 역전시키는 방법은 없는가?라는 질문인데 그림1과 같이 ＜CY 1bit 좌회전(ROL) 명령＞과 ＜CY 1 bit 우회전(ROR) 명령＞을 ＜FOR~NEXT 명령＞으로 16회 반복하여 실행하는 것으로 대응 가능합니다.




■ 래더 회로


　　
　　　　　　　　　　　　［동작 설명］　　
　
입력 1CH에 입력 신호/8A8A(HEX)가 좌우 역변환으로, 5151(HEX)이 되어 변환 데이터 격납 CH인 W100에 격납되어 있는 것을 확인해 주십시오.
　　　　

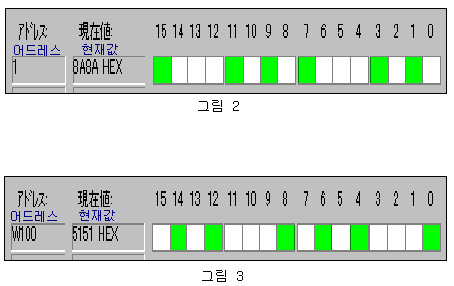

■Watch Window의 ＜２진화 진행＞으로 모니터 해 보았습니다.


　　
　　　　　　　　　　　　　　［설 명］

래더로 확인하신 16진으로의 변환 상태를 Watch Window의 ＜2진 표시＞로 모니터해 보았습니다.
입력 1CH Bit 패턴(그림 1)이 그림3의 W100에서는 좌우가 역전이 되어 있는 것을 확인해 주십시오.
