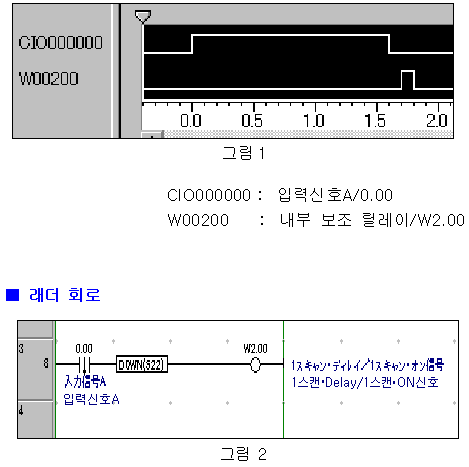

그림1과 같이 입력신호A／0.00가 ON→OFF로 하강하는 것으로부터 1스캔 늦게, 내부 보조릴레이／200.01을 1스캔만 ON시키는 회로는 그림2와 같습니다.



（1）입력 신호 A/0.00의 ON→OFF 하강으로, ---|↓|--- 0.00의 2차측 신호가 1스캔만 ON합니다. （이 신호를 신호B라고 합니다）
（2）상기ㆍ신호 B의 ON→OFF하강으로, ＜DOWN 명령＞의 2차측 신호가 1스캔만 ON합니다. （이 신호를 신호C라고 합니다）
（3）신호C의 동작에 의해 내부 보조 릴레이/W2.00은 입력 신호 A/0.00의 ON→OFF하강으로부터 1 스캔 늦은 타이밍으로 1스캔만 ON하게 됩니다.


<입력 하강 미분형 명령>과 의 상세 설명에 대해서는 하기 메뉴얼을 참조해 주십시오.

　　　　　
※ 참고 ※

* 입력신호A의 OFF→ON 상승으로 부터 1스캔 늦게, 내부 보조 릴레이를 1스캔만 ON시키는 회로 (CS/CJ시리즈의 경우) : ☞ 링크 참조

* 입력신호A의 OFF→ON 상승으로 부터 1스캔 늦게, 내부 보조 릴레이를 1스캔만 ON시키는 회로 (α시리즈외의 경우) : ☞ 링크 참조
