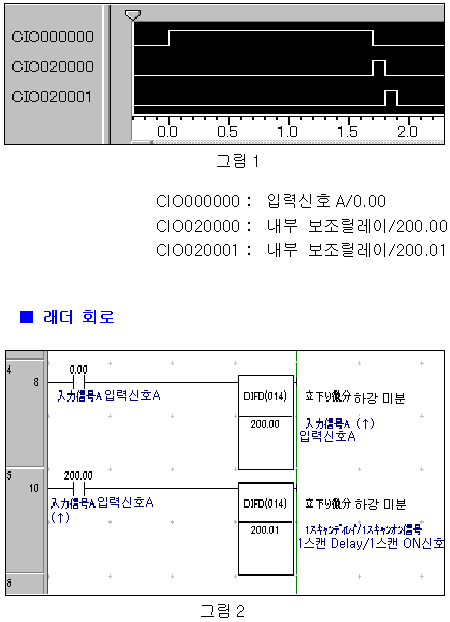

그림1과 같이 입력신호A／0.00가 ON→OFF로 하강하는 것으로부터 1스캔 늦게, 내부 보조릴레이／200.01을 1스캔만 ON시키는 회로는 그림2와 같습니다.

■ 래더 회로



（1）입력신호A/0.00의 ON→OFF 하강으로, 내부 보조 릴레이/200.00이 1스캔만 ON됩니다.

（2）내부 보조릴레이/200.00의 ON→OFF 하강으로, 내부 보조 릴레이/200.01이 1스캔만 ON됩니다.
　　따라서, 내부 보조릴레이/200.01은 입력신호A/0.00의 ON→OFF 하강으로 1 스캔 늦은 타이밍으로 1스캔만 ON하게 됩니다.
　　

【 관련 메뉴얼 】

<하강 미분(DIFD) 명령>의 상세 설명에 대해서는 각 기종의 『 커맨드 레퍼런스 메뉴얼 』을 참조해 주십시오.
