①오므론 적용 추천 콘넥터와 외형도 및 타사 추천 콘넥터

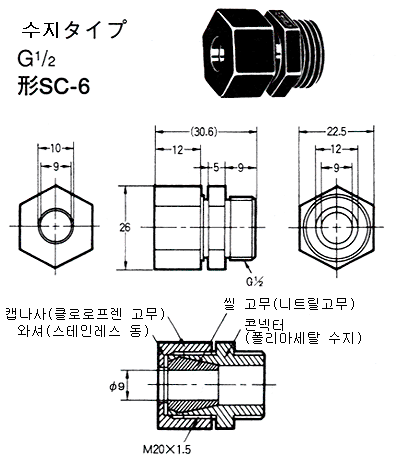

*오므론 콘넥터 SC-6의 외형도


②콘넥터의 조임 토크는 1.77~2.16 N・m로 조여 주십시오
지나친 토크로 조이게 되면 케이스 파손의 원인이 됩니다.
케이블에 대해서는 해당 콘넥터가 요구하는 적정 외경을 사용해 주십시오
③배선을 할 경우는 사용하지 않는 개소의 인입부는 부속의 캡 나사로
조임 토크1.27~1.67 N・m로 조여 주십시오

④스위치 케이스내부의 간섭을 위해 나사부 길이가 11mm이하의
콘넥터를 사용하여 주십시오

상기①의 오므론 적용 및 타사 콘넥터는 나사길이가 11mm이하입니다
