■ 래더 회로

래더 회로를 「가동 시간 카운터 회로」（그림１）와 「주유 시기 알람 회로」（그림２）로 나누어 설명하겠습니다.

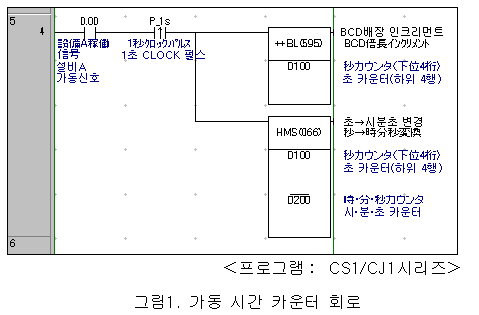

　（１）가동 시간 카운터 회로

계측 시간이 6553.5초까지라면, 적산 타이머(TTIMX) 명령을 사용하실 수 있지만 그 이상의 시간에서 정전시에 데이터 유지가 필요하다면 그림 1과 같은 「1초 CLOCK」과 「BCD배장 인크리먼트(increment) (++BL) 명령」의 구성 회로를 추천합니다.

　　　　* 초 카운터（BCD8행/초）：D101(상위 4행) D100（하위 4행）
　　　　* 시ㆍ분ㆍ초 카운터（BCD）：D201(HHHH) D200（MMSS）

　　　 　※ 본 회로의 최대 적산 시간： 9,999시간 59분 59초（약 416일）


　　　　

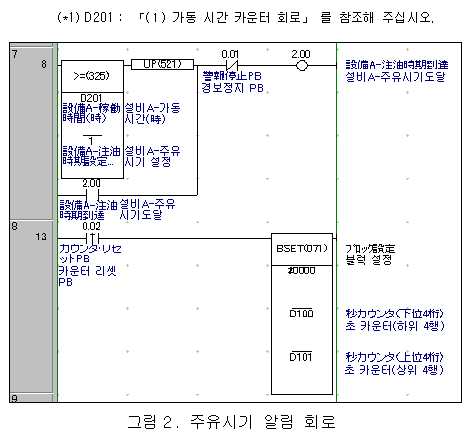

　（２）주유시기 알람 회로

　　　　a. 입력신호　
　
　　　　　　* 설비A-주유 시기 설정 시간(BCD4행 / 0~9,999시간)：0001CH
　　　　　　* 경보 정지PB：0.01
　　　　　　* 카운터・RESET PB：0.02

　　　　b. 주유 시기 판정 방법

　　　　　　 a.항의 「주유 시기 설정 시간」（BCD4행 / 0~9,999시간）과 「가동 시간-＜時＞
　　　　　　 카운터」(D201)(*1)를 지속적으로 비교하여,
　　　　　 　가동시간-＜時＞카운터(D201)≧ 주유시기 설정시간（0001CH）
　　　　　　이 될 때, ＜설비-A / 주유시기 도달＞경보를 출력합니다.



■ 데이터 트레이스 결과


　
《설　명》

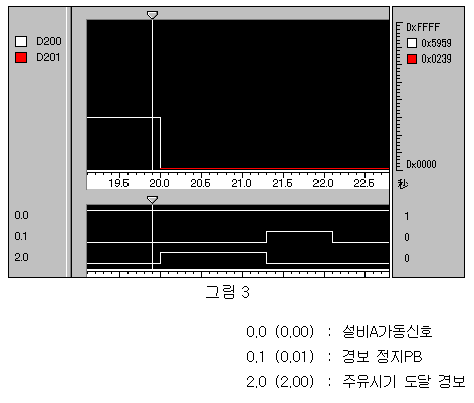

（1） 그림3은, 설비A의 적산 가동 시간이 설정값 240시간에 도달하여 주유 시기 도달 경보(출력/2.00)가 ON 했을 때의 신호 이동 상태를 트레이스한 것입니다.

（2） ▽표가 붙은 수직선 부분에 주목해 주십시오.
이 때의 적산 가동 시간은 239시간 59분 59초(우측 상부의 D201/D200참조)이며, 경보 출력(2.00)은 OFF됩니다.

（3） ▽표 직후에, 분ㆍ초 카운터(D200) 트랜드 그래프는(239시간)59분 59초에서(240시간) 00분 00초로 단번에 하강하고, 그와 동시에, 경보 출력(2.00)이 ON됩니다.

（4） 경보 정지 PB(0.01)-ON으로 경보 출력(2.00)이 OFF합니다.

（5） 트레이스 화면에는 나오지 않지만, 카운터ㆍ리셋 PB-ON으로 모든 카운터를 제로클리어(zeroㆍclear)합니다.
