배선성과 표시유니트의 설치성을 좋게 하기 위해 아래 그림과 같은 처리를 추천합니다
①
●오므론 적용 추천 콘넥터와 외형도 및



●타사 추천 콘넥터
Pg13.5콘넥터는 ABS-08,ABS-12
(일본 플렉스사:TEL052-211-3396)을 사용하여 주십시오

②추천 접속 케이블
WAG20~18(0.5～1.0mm２), 케이블 사이즈 7심
WL2464 스타일의 케이블을 추천합니다.

③1/2-14NPT를 사용할 때에는 IP67를 확보하기 위해 콘넥터의
인입부(☞ 링크참조)측에 씰 테이프등을 감아 주십시오
콘넥터의 조임 토크는 1.77~2.16 N・m로 조여 주십시오

④표시 유니트의 접속은 7심 케이블 접속 후에 하여 주십시오



⑤배선시에는 사용하지 않는 개소의 인입부는 부속의 캡 나사를 사용하여 적정 토크로 조여 주십시오

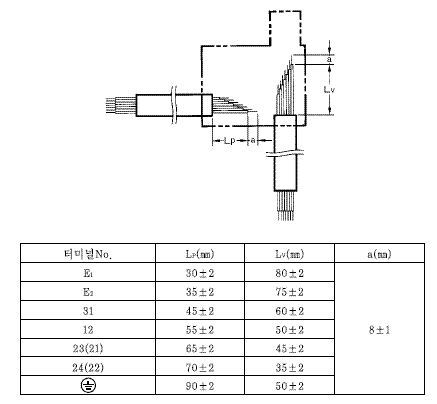

<케이블의 접속 예>
(1)배선작업성을 향상 시키기 위해서도 그림에 나타낸 바와 같이 인입부에 가까운 터미널에 접속하여 주십시오

각 터미널의 꼬임선은 우측의 시계방향으로 조합하여 주십시오.
나사의 조임토크는 0.59~0.78N・m입니다

또한 적절한 절연을 유지하기 위해 도체가 단자에서 벗어나지 않도록
도체를 2,3회 꼬아 확실하게 삽입하고 조여 주십시오

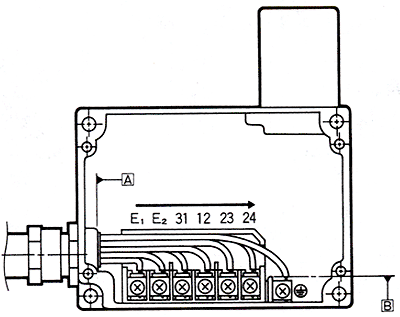

(2)7심 케이블의 외피절연 피복면은 그림과 같이 인입부 벽면 A또는 B면에
맞추어 지도록 접속하여 주십시오
