극성이 있습니다
아래의 회로접속 예를 참조해 주십시오

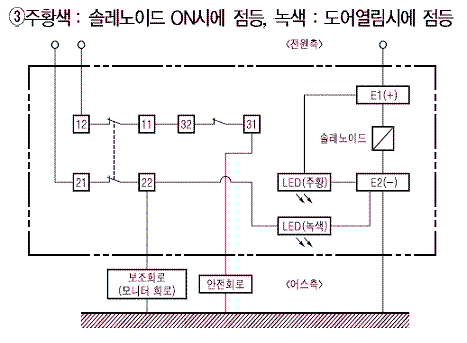

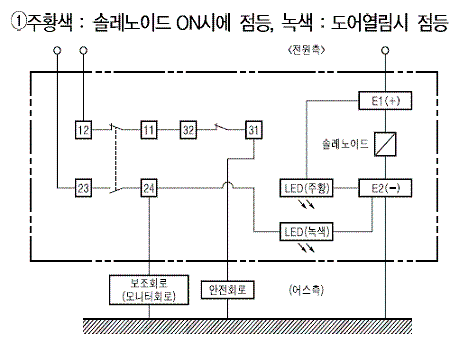

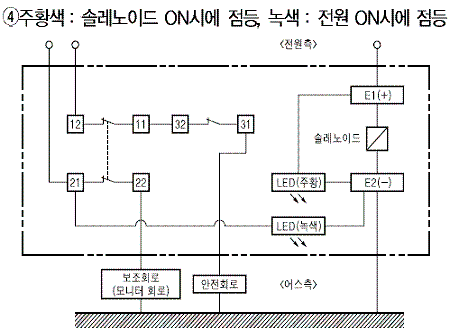

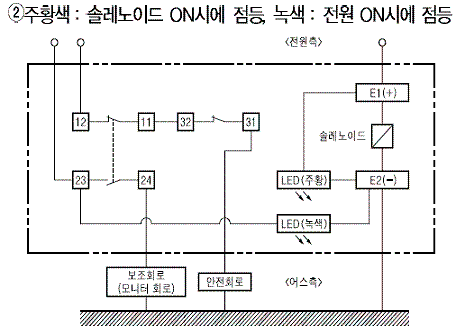

●D4BL 시리즈의 회로접속 예
•DC 24V의 솔레노이드에는 극성이 있습니다.
단자의 극성을 확인하고 배선하여 주십시오
• 안전회로단자(11-12-31-32) 또는 안전회로측에는 표시등을
접속하지 말아 주십시오
• 표시등을 사용하게 되는 경우는 아래의 그림과 같이 보조회로측
(모니터회로)또는 솔레노이드단자에 접속배선 하여 주십시오
• 문의 개,폐 상태나 전원ON/OFF 상태 솔레노이드의 ON/OFF 상태를
표시에 따라 확인할 수 있습니다
• 표시등은 직접개로접점(강제개리접점)에 대해 병렬로 접속하지 말아 주십시오
• 표시등 파손시에는 단락전류가 흘러 설비가 오동작할 염려가 있습니다
• 기계의 시동, 정지등 LOCK의 해제는 반드시 전용 비상정지용 버튼스위치를
사용하여 주십시오.
