■ 래더 회로

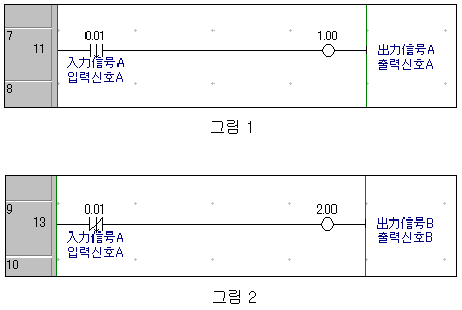

그림1은 기존에 있던 ＜입력 하강 미분형 명령＞의 a접점 옵션입니다. 이에 비해, CS1-H/CJ1-H에서 그림 2와 같은 ＜입력 하강 미분형 명령＞의 b접점 옵션이 추가되었습니다. ( 입력신호 A/0.01부분 참조)



■ 각 명령어의 동작 사양


　

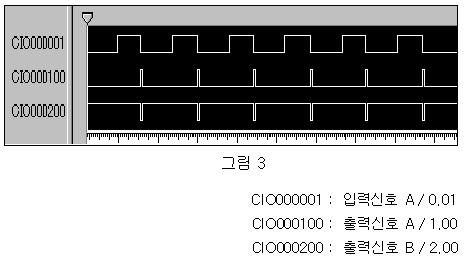

◆입력 하강 미분형 명령(a접점)： 입력신호A（0.01）하강시 출력신호 A（1.00）가 1스캔만큼 ON합니다. （그 외는 OFF）
◆입력 하강 미분형 명령(b접점)： 입력신호A（0.01）하강시 출력신호 B
（2.00）가 1스캔만큼 OFF합니다.（그 외는 ON）


■입력 하강 미분형 명령（b접점） 응용사례

◆ 입력 하강 미분형 명령（a접점）： 입력신호A(0.01)의 하강시에 출력 신호 A(1.00）가 1스캔만 ON합니다. （그 외는 OFF）
◆ 입력 하강 미분형 명령（b접점）： 입력신호A(0.01)의 하강시에 출력 신호 B（2.00）가 1 스캔만 OFF 합니다 （그 이외는 ON）


　　
◆ 동작사양

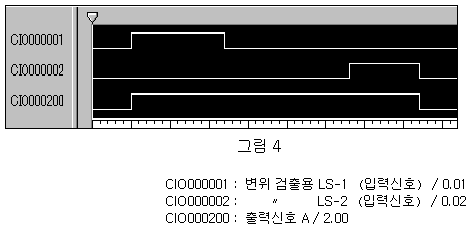

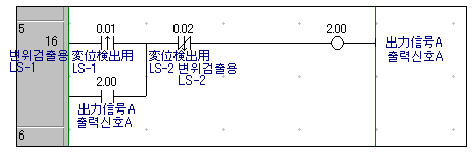

회전체의 변위 검출용 리미트 스위치/LS-1(0.01)의 상승으로 출력 신호 A（2.00）을 ON하고,변위 검출용 리미트 스위치/LS-2(0.02)의 하강으로 출력 신호 A(2.00)를 OFF 합니다.
