계측 시간이 6553.5초까지라고 한다면, 적산 타이머(TTIMX) 명령을 사용하실 수 있지만, 그 이상의 시간으로 정전시의 데이터 유지가 필요하다면 그림1과 같은 「1초 CLOCK」과「BCD 배장 인크리먼트 (++BL)명령」의 구성 회로를 추천합니다.
　　　　　　　 　　　　　　

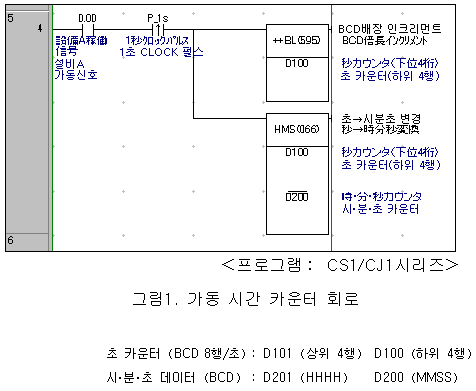

■ 래더 회로


　　　　　※상기 회로의 최대 적산 시간： 9,999시간59분59초（약416일）

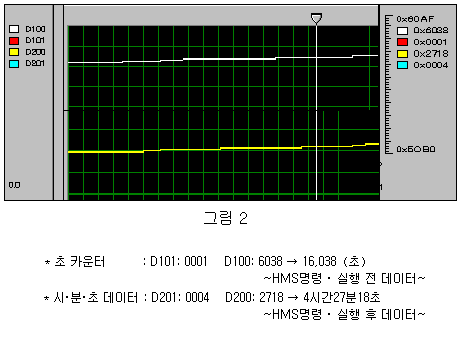

■ 데이터 트레이스 결과
