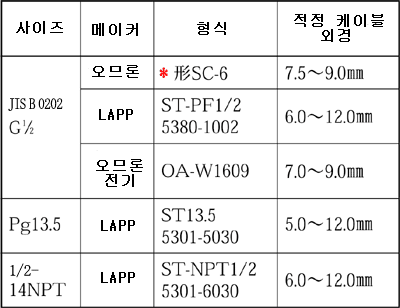

①오므론 적용 추천 콘넥터와 외형도 및 타사 추천 콘넥터

*오므론 콘넥터 SC-6의 외형도


②콘넥터의 조임 토크는 1.8~2.2 N・m(1/214NPT는 1.37~1.77N・m)로 조여 주십시오
지나친 토크로 조이게 되면 케이스 파손의 원인이 됩니다.

③1/2-14NPT를 사용할 때에는 IP65를 확보하기 위해 콘넥터의
인입부(☞링크참조) 측에 씰 테이프등을 감아 주십시오
케이블에 대해서는 해당 콘넥터가 요구하는 적정 외경을 사용해 주십시오

④2인입부의 배선을 할 경우는 사용하지 않는 개소의 인입부는 부속의
캡 나사로 조임 토크1.27~1.67 N・m로 조여 주십시오
