ON/OFF 시간이 동시에 0.5초나, 0.1초라면 CLOCK펄스용 릴레이(P_1s나 P_0_2s)를 그대로 사용하실 수 있지만, 시스템 사양 이외의 펄스열(列)을 출력시키는 플리커 회로는 다음과 같습니다.

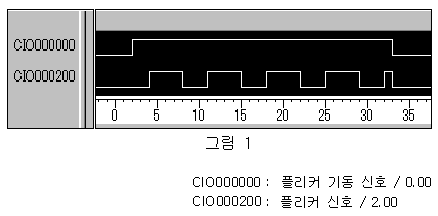

■ 동작사양과 데이터 트레이스 결과


※ 플리커 기동 신호／0.00-ON에서, 1초-OFF, 1.5초-ON 플리커 신호／2.00를 출력하고, 기동 신호-OFF에서 플리커 신호를 정지시킵니다.

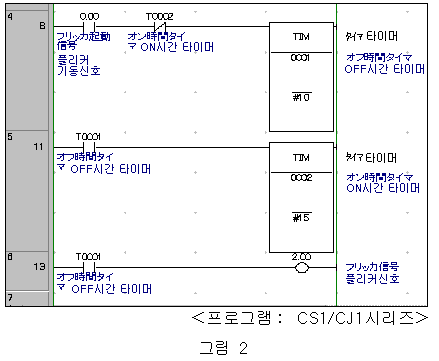

■ 래더 회로



※ OFF시간 타이머（TIM0001）와 ON시간 타이머（TIM0002）설정을 변경하여 임의 시간 펄스 예를 출력할 수 있습니다.
